专利号: 2020211132109
申请人: 柳月
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2023-07-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

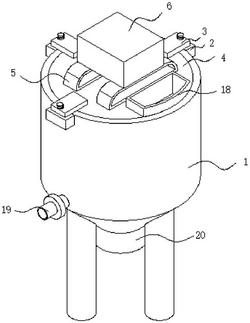

1.一种纺织印染用原料添加装置,包括外壳(1),其特征在于:所述外壳(1)外侧曲面通过螺纹杆螺纹连接有连接板(3),连接板(3)下表面的一侧固定连接在盖板(4)上表面,盖板(4)上表面固定连接有进料孔(18),盖板(4)上表面固定连接有电动机(6),电动机(6)下表面固定连接有转动轴(7),转动轴(7)外侧曲面与盖板(4)上表面的中部转动连接,转动轴(7)外侧曲面位于盖板(4)下方一侧固定连接有L型柱(8),L型柱(8)远离转动轴(7)的一端固定连接有刮板(9),刮板(9)下表面与滤板(17)上表面滑动连接,滤板(17)的外侧曲面与外壳(1)内壁固定套接;

外壳(1)内侧曲面的一侧固定连接有定位环(15),定位环(15)内侧曲面滑动连接有定位轴(14),定位轴(14)远离定位环(15)的一端转动连接有破碎轴(13),破碎轴(13)远离定位轴(14)的一端固定连接有锥齿轮B(11),锥齿轮B(11)的一侧表面啮合连接有锥齿轮A(10),锥齿轮A(10)上表面的中部与转动轴(7)的一端固定连接。

2.根据权利要求1所述的纺织印染用原料添加装置,其特征在于:所述外壳(1)外侧曲面固定连接有连接管(19),连接管(19)位于滤板(17)的下方,外壳(1)下表面固定连接有出料孔(20)。

3.根据权利要求1所述的纺织印染用原料添加装置,其特征在于:所述连接板(3)上表面的一侧通过螺纹杆螺纹连接有定位块(2),定位块(2)一侧表面与外壳(1)一侧表面固定连接。

4.根据权利要求1所述的纺织印染用原料添加装置,其特征在于:所述电动机(6)下表面固定连接有减震底座(5),减震底座(5)下表面与盖板(4)上表面固定连接。

5.根据权利要求1所述的纺织印染用原料添加装置,其特征在于:所述锥齿轮B(11)数量有两个,两个锥齿轮B(11)转动连接在固定轴(12)的两端。

6.根据权利要求1所述的纺织印染用原料添加装置,其特征在于:所述定位环(15)的外侧固定连接有固定柱(16),固定柱(16)一侧表面与外壳(1)内侧曲面固定连接,固定柱(16)位于滤板(17)的上方。
