专利号: 2020211163658
申请人: 无锡新蓝图测绘技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

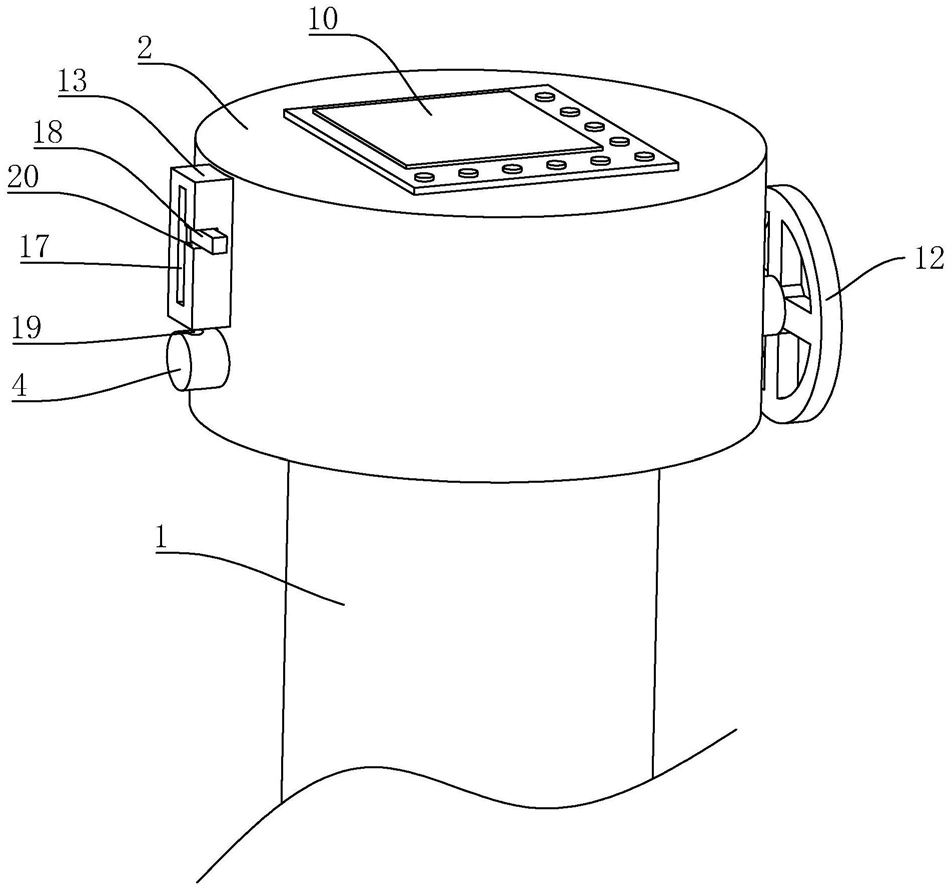

1.一种基坑水位观测井中水位自动监测装置,其特征在于:包括竖向设置的观测井管(1),所述观测井管(1)的顶部放置有测量座(2),所述测量座(2)紧贴观测井管(1)的一侧开有容纳槽(3),所述容纳槽(3)内设有呈水平的转动杆(4),所述测量座(2)上开有用于容纳转动杆(4)两端的定位孔(5),所述转动杆(4)转动连接在定位孔(5)内,所述转动杆(4)上盘绕有伸缩卷簧(6),所述伸缩卷簧(6)的一端固定连接在转动杆(4)上,另一端固定连接有浮漂(7),所述浮漂(7)通过绳索系有铅锤(8),所述容纳槽(3)的侧壁上连接有位移传感器(9),所述位移传感器(9)电连接有位于测量座(2)外的控制器(10)。

2.根据权利要求1所述的基坑水位观测井中水位自动监测装置,其特征在于:所述测量座(2)紧贴观测井管(1)的一侧开有呈圆环形的插接槽(11),所述观测井管(1)位于地面上的一端插设在插接槽(11)内。

3.根据权利要求2所述的基坑水位观测井中水位自动监测装置,其特征在于:所述插接槽(11)同轴设有若干个,若干个插接槽(11)沿着远离轴线的方向直径逐渐增大。

4.根据权利要求1所述的基坑水位观测井中水位自动监测装置,其特征在于:所述转动杆(4)的一端固定连接有转动手柄(12)。

5.根据权利要求1所述的基坑水位观测井中水位自动监测装置,其特征在于:所述测量座(2)的外侧壁上固定连接有固定条(13),所述固定条(13)的一端沿其长度方向开有安装孔(14),所述安装孔(14)内滑动穿设有限位插杆(15),所述限位插杆(15)与安装孔(14)的孔底之间抵触有弹性压簧(16),所述固定条(13)的一侧开有拨动槽(17),所述拨动槽(17)平行于安装孔(14),所述拨动槽(17)与安装孔(14)相通,所述拨动槽(17)内滑移有与限位插杆(15)固定连接的拨块(18),所述转动杆(4)上开有供限位插杆(15)插入的限位孔(19)。

6.根据权利要求5所述的基坑水位观测井中水位自动监测装置,其特征在于:所述拨动槽(17)远离转动杆(4)的位置开有用于限制拨块(18)的限位口(20),所述限位插杆(15)与安装孔(14)转动连接。

7.根据权利要求1所述的基坑水位观测井中水位自动监测装置,其特征在于:所述伸缩卷簧(6)两侧的转动杆(4)的杆身上分别固定套设有转动轴承(21),所述转动轴承(21)过盈配合在定位孔(5)内。

8.根据权利要求7所述的基坑水位观测井中水位自动监测装置,其特征在于:所述伸缩卷簧(6)与两个转动轴承(21)之间的转动杆(4)的杆身上分别固定套设有限位环(22),所述限位环(22)与伸缩卷簧(6)呈间隙设置。
