专利号: 2020211202807
申请人: 无锡新蓝图测绘技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

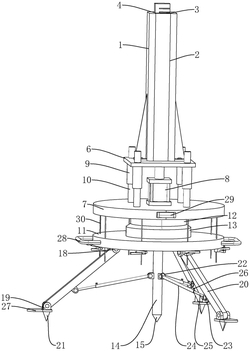

1.一种用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,包括安装架(1),所述安装架(1)正面中心沿长度方向设有安装槽(2),安装架(1)上端面设有安装口(4),安装口(4)与安装槽(2)连通,所述安装槽(2)的前端面设有透明的封板(3),封板(3)两侧固接安装架(1),其特征在于:所述安装架(1)下端棉两侧和后侧分别设有安装耳板(5),安装耳板(5)通过连接件可拆卸的连接在升降板(6)上,安装架(1)和升降板(6)相互垂直设置;所述升降板(6)正下方设有调节台(7),调节台(7)上端面中心设有升降气缸(8),升降气缸(8)的驱动端连接升降板(6);

所述调节台(7)正下方设有支撑台(11),支撑台(11)上端面中心通过连接件可拆卸的连接下调节块(13),调节台(7)下端面中心通过连接件可拆卸的连接上调节块(12),下调节块(13)面向上调节块(12)端面为凸出的圆弧端面,上调节块(12)面向下调节块(13)端面为与上调节块(12)圆弧端面吻合的内凹的圆弧端面,下调节块(13)的凸出的圆弧端面面积大于上调节块(12)的内凹的圆弧端面面积;

所述调节台(7)外圆周端面上设有水准仪安装槽,水准仪安装槽中水平固定气泡水准仪(29);所述调节台(7)下端面固接多个平衡绳(30)上端,多个平衡绳(30)沿着调节台(7)圆周方向均匀分布,所述支撑台(11)上设有多个穿绳孔,穿绳孔下方设有夹持组件,多个穿绳孔与多个平衡绳(30)上下一一对应设置,平衡绳(30)的下端穿过下方对应设置穿绳孔并由夹持组件夹紧;

所述支撑台(11)下端面中心固接中心柱(14),所述支撑台(11)下端面固接多个上辅助支座(18),多个上辅助支座(18)沿着支撑台(11)圆周方向均匀分布,上辅助支座(18)上通过销轴铰接辅助调节臂(20)上端,辅助调节臂(20)下端通过销轴铰接下辅助支座(19)。

2.根据权利要求1所述的用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,其特征在于:所述安装架(1)两侧分别设有三角形的侧加强板(16),侧加强板(16)下端面焊接在安装耳板(5)上,侧加强板(16)侧面焊接在安装架(1)的侧面,所述安装架(1)背面设有三角形的后加强板(17),后加强板(17)下端面焊接在安装耳板(5)上,后加强板(17)侧面焊接在安装架(1)背面。

3.根据权利要求1所述的用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,其特征在于:所述升降板(6)和调节台(7)之间设有多个导向机构,导向机构包括导向套(9)和导向杆(10),导向套(9)通过连接件可拆卸的连接在升降板(6)的下端面,导向杆(10)下端固定在调节台(7)上端面,导向杆(10)向上穿过导向套(9)和升降板(6),并从升降板(6)上端面伸出。

4.根据权利要求1所述的用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,其特征在于:所述中心柱(14)下端面设有圆锥结构的中心固定脚(15)。

5.根据权利要求1所述的用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,其特征在于:所述下辅助支座(19)下端面设有圆锥结构的辅助固定脚(21)。

6.根据权利要求5所述的用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,其特征在于:所述下辅助支座(19)一侧固接踩踏板(27)。

7.根据权利要求1所述的用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,其特征在于:所述中心柱(14)上固接多个内支座(22),多个内支座(22)沿着中心柱(14)圆周方向均匀分布,内支座(22)通过销轴铰接伸缩套(24)闭口端一端,伸缩套(24)开口端滑动连接伸缩杆(25),伸缩杆(25)一端滑动连接在伸缩套(24)开口端内,另一端伸出伸缩套(24)并通过销轴铰接外支座(23),外支座(23)固接在辅助调节臂(20)上。

8.根据权利要求1所述的用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,其特征在于:所述支撑台(11)外圆周端面上焊接两个把手(28),两个把手(28)沿着支撑台(11)中心左右对称设置。

9.根据权利要求1所述的用于测量隧道拱顶沉降的铟钢尺可调式支撑装置,其特征在于:所述夹持组件包括第一夹持件(31)和第二夹持件(32),第一夹持件(31)和第二夹持件(32)中部通过固定轴(33)铰接,固定轴(33)一端固定在支撑台(11)下端面,第一夹持件(31)和第二夹持件(32)前端相对端面分别设有第一夹持部(34)和第二夹持部(35),第一夹持部(34)和第二夹持部(35)位于穿绳孔的正下方两侧,第一夹持件(31)和第二夹持件(32)后端相对端面分别设有第一安装柱(36)和第二安装柱(37),第一夹持件(31)和第二夹持件(32)后端相对端面之间设有弹簧(38),弹簧(38)两端分别套装在第一安装柱(36)和第二安装柱(37)上,并且弹簧(38)两端分别压紧接触第一夹持件(31)和第二夹持件(32)后端相对端面。
