专利号: 202021140873X
申请人: 林佩璇
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

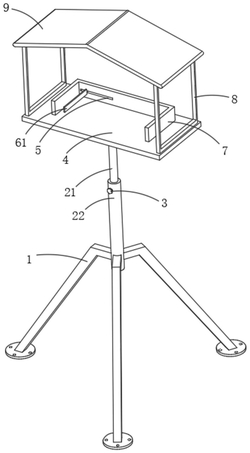

1.一种便于使用的环境监测仪支架,包括三个中心对称设置的支撑腿(1),其特征在于:所述支撑腿(1)的上端共同固定连接有升降组件(2),且升降组件(2)的上端连接有支撑板(4),且支撑板(4)与升降组件(2)之间通过转轴转动连接,所述支撑板(4)上侧壁固定连接有U型框(7),且U型框(7)内部安装有夹持组件(6)。

2.根据权利要求1所述的一种便于使用的环境监测仪支架,其特征在于:所述夹持组件(6)包括位于U型框(7)内部的夹持条(61),所述U型框(7)侧壁开设有滑槽(5),所述夹持条(61)的一端固定连接有滑块(62),且滑块(62)滑动连接在滑槽(5)内部,所述滑块(62)的另一端固定连接有连接块(63)。

3.根据权利要求2所述的一种便于使用的环境监测仪支架,其特征在于:所述连接块(63)滑动连接在U型框(7)的后侧壁,所述连接块(63)上螺纹设置有第三螺栓(12),且第三螺栓(12)的一端与U型框(7)后侧壁相抵。

4.根据权利要求1所述的一种便于使用的环境监测仪支架,其特征在于:所述升降组件(2)包括固定套(22),且固定套(22)下端与多个支撑腿(1)固定连接,所述支撑腿(1)以固定套(22)为中心对称,所述固定套(22)的上端滑动插接有插杆(21),所述插杆(21)与固定套(22)之间设置有第一螺栓(3),且插杆(21)的上端固定连接有连接盘(23),所述支撑板(4)与连接盘(23)通过转轴转动连接。

5.根据权利要求4所述的一种便于使用的环境监测仪支架,其特征在于:所述插杆(21)上开设有多个等距离设置的螺纹孔(10),所述第一螺栓(3)的一端螺纹设置在螺纹孔(10)内部,所述连接盘(23)上螺纹设置有第二螺栓(11),且第二螺栓(11)的上端与支撑板(4)相抵。

6.根据权利要求1所述的一种便于使用的环境监测仪支架,其特征在于:所述支撑板(4)上侧壁固定连接有两个对称设置的支撑架(8),两个所述支撑架(8)的上端共同固定连接有防护板(9),且防护板(9)位于U型框(7)上方。
