专利号: 2020211419429
申请人: 吴玉擎
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

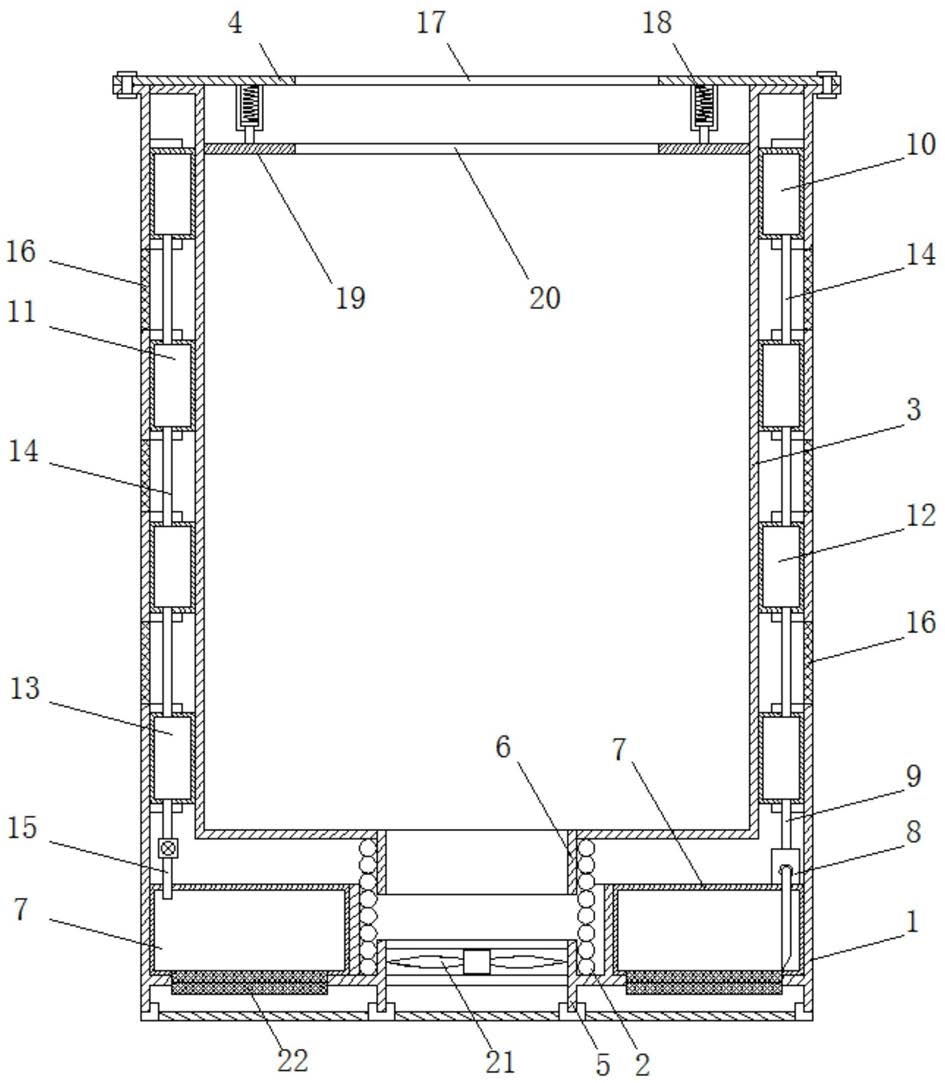

1.一种充电宝减震外壳,包括外壳体(1),所述外壳体(1)内壁底部通过弹簧(2)活动设置有与外壳体(1)内腔配合的充电宝放置盒(3),外壳体(1)顶部端面通过螺栓固定有盖板(4),其特征在于:所述外壳体(1)内壁底部贯穿有与第一弹簧(2)内腔配合的排风管(5),所述充电宝放置盒(3)底部贯穿有与第一弹簧(2)内腔配合的通风管(6);

所述外壳体(1)内壁底部固定有吸热介质箱(7),所述吸热介质箱(7)顶部固定有循环泵(8),所述循环泵(8)顶部输出端固定有输出导管(9);

所述外壳体(1)内壁上从上到下依次固定有第一吸热囊(10)、第二吸热囊(11)、第三吸热囊(12)和第四吸热囊(13),所述第一吸热囊(10)、第二吸热囊(11)、第三吸热囊(12)和第四吸热囊(13)结构相同;

所述第一吸热囊(10)、第二吸热囊(11)、第三吸热囊(12)和第四吸热囊(13)通过循环管(14)两两之间相互连通;

所述输出导管(9)顶端贯穿第四吸热囊(13)底部一端且延伸至第四吸热囊(13)内部,所述第四吸热囊(13)底部另一端固定有贯穿吸热介质箱(7)且延伸至吸热介质箱(7)内部的回流管(15);

所述外壳体(1)周侧面且位于第一吸热囊(10)、第二吸热囊(11)、第三吸热囊(12)和第四吸热囊(13)之间的位置开设有散热气孔(16)。

2.根据权利要求1所述的一种充电宝减震外壳,其特征在于,所述盖板(4)上开设有连接线槽(17),所述盖板(4)底部且位于充电宝放置盒(3)内部的位置固定有弹性件(18),所述弹性件(18)底部固定有压板(19)。

3.根据权利要求2所述的一种充电宝减震外壳,其特征在于,所述弹性件(18)包括与盖板(4)底部固定连接的弹簧套筒,所述弹簧套筒内部固定设置有第二弹簧,所述第二弹簧底端固定有贯穿弹簧套通且底端与压板(19)顶部固定连接的连接柱,所述压板(19)上开设有与连接线槽(17)大小相同的贯穿槽道(20)。

4.根据权利要求1所述的一种充电宝减震外壳,其特征在于,所述排风管(5)内部固定设置有排风扇(21),所述回流管(15)上安装有电池阀。

5.根据权利要求1所述的一种充电宝减震外壳,其特征在于,所述吸热介质箱(7)底部安装有半导体制冷片(22),所述半导体制冷片(22)贯穿吸热介质箱(7)、外壳体(1)底部,所述半导体制冷片(22)冷面为位于吸热介质箱(7)内部,所述半导体制冷片(22)热面位于外壳体(1)外部。
