专利号: 2020211486457
申请人: 无锡鸟巢环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

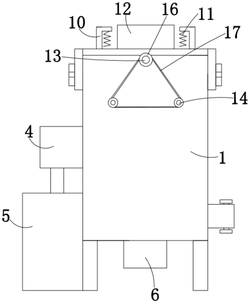

1.一种地质污染场地土壤治理用修复装置,包括顶部为开口设置的混合箱(1),所述混合箱(1)的底部四角均固定安装有支撑腿,其特征在于,所述混合箱(1)的两侧内壁上均固定安装有第一连接管(2),两个第一连接管(2)相互靠近的一侧均连通并固定有多个喷头,混合箱(1)的左侧固定安装有抽水泵(4),混合箱(1)的左侧设有放置在地面上的储液箱(5),储液箱(5)的顶部设为开口,抽水泵(4)的进水端连通并固定有吸水管,吸水管的底端延伸至储液箱(5)内并连通固定有吸水头,抽水泵(4)的出水端延伸至混合箱(1)内并与两个第一连接管(2)中位于左侧的一个第一连接管(2)的左侧连通并固定,两个第一连接管(2)相互靠近的一侧顶部连通并有同一个第二连接管(3),混合箱(1)的底部内壁上固定安装有三角导料板,混合箱(1)内设有搅拌杆(7),搅拌杆(7)的外侧固定安装有多个搅拌叶,三角导料板密封转动套设在搅拌杆(7)上,混合箱(1)的底部固定安装有第一驱动电机(6),第一驱动电机(6)的输出轴顶端延伸至混合箱(1)内并与搅拌杆(7)的底端固定连接,混合箱(1)内滑动套设有过滤板(8),过滤板(8)位于第二连接管(3)的上方,过滤板(8)的顶部两侧均固定安装有L形杆(10),混合箱(1)的顶部螺纹固定有盖板(9),L形杆(10)的顶部延伸至盖板(9)的上方,盖板(9)滑动套设在两个L形杆(10)上,L形杆(10)的顶部内壁与盖板(9)的顶部之间固定安装有多个弹簧(11),混合箱(1)内设有进料管(12),进料管(12)的顶端延伸至盖板(9)的上方,盖板(9)固定套设在进料管(12)上,进料管(12)的前侧内壁和后侧内壁之间转动安装有同一个第一转轴(13),混合箱(1)的前侧内壁和后侧内壁之间转动安装两个第二转轴(14),第一转轴(13)位于两个第二转轴(14)之间,第一转轴(13)的外侧呈环形固定安装有多个破壁刀,第二转轴(14)上固定套设有偏心轮(15),偏心轮(15)位于过滤板(8)的下方,过滤板(8)的底部两侧均嵌装有滚珠,滚珠与偏心轮(15)的外侧顶部滚动接触,第一转轴(13)的前端和两个第二转轴(14)的前端均延伸至混合箱(1)的前侧,第一转轴(13)上固定套设有位于混合箱(1)前侧的第一链轮(16),第二转轴(14)上固定套设有位于混合箱(1)前侧的第二链轮,两个第二链轮和第一链轮(16)上传动连接有同一个链条(17),混合箱(1)的后侧固定安装有第二驱动电机(18),第二驱动电机(18)的输出轴前端延伸至进料管(12)内并与第一转轴(13)的后端固定连接。2.根据权利要求1所述的一种地质污染场地土壤治理用修复装置,其特征在于,所述进料管(12)的前侧内壁和后侧内壁上均开设有第一圆形孔,混合箱(1)的前侧内壁和后侧内壁上均开设有第二圆形孔,第一圆形孔与对应的第二圆形孔相连通,两个第二圆形孔的内壁分别与第二驱动电机(18)的输出轴和第一转轴(13)的外侧活动接触,第一圆孔内固定套设有第一轴承,第一轴承的内圈内侧分别与第二驱动电机(18)的输出轴的外侧和第一转轴(13)的外侧固定连接。3.根据权利要求1所述的一种地质污染场地土壤治理用修复装置,其特征在于,所述混合箱(1)的前侧内壁上开设有两个第三圆形孔,第三圆形孔内固定套设有第二轴承,第二轴承的内圈内侧与对应的第二转轴(14)的外侧固定连接。4.根据权利要求1所述的一种地质污染场地土壤治理用修复装置,其特征在于,所述盖板(9)的顶部开设有两个矩形孔,矩形孔的内壁与对应的L形杆(10)的外侧滑动连接,两个L形杆(10)中的一个L形杆(10)的一侧内壁上固定连接有限位挡块。5.根据权利要求1所述的一种地质污染场地土壤治理用修复装置,其特征在于,所述三角导料板的顶部开设有第一通孔,第一通孔内固定套设有密封轴承,密封轴承的内圈内侧

与搅拌杆(7)的外侧固定连接,混合箱(1)的底部内壁上开设有第二通孔,第二通孔的内壁与第一驱动电机(6)的输出轴外侧活动接触。6.根据权利要求1所述的一种地质污染场地土壤治理用修复装置,其特征在于,所述混合箱(1)的右侧底部连通并固定有出料管,出料管的右端连通并固定有阀门。
