专利号: 2020211577206
申请人: 无锡新蓝图测绘技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

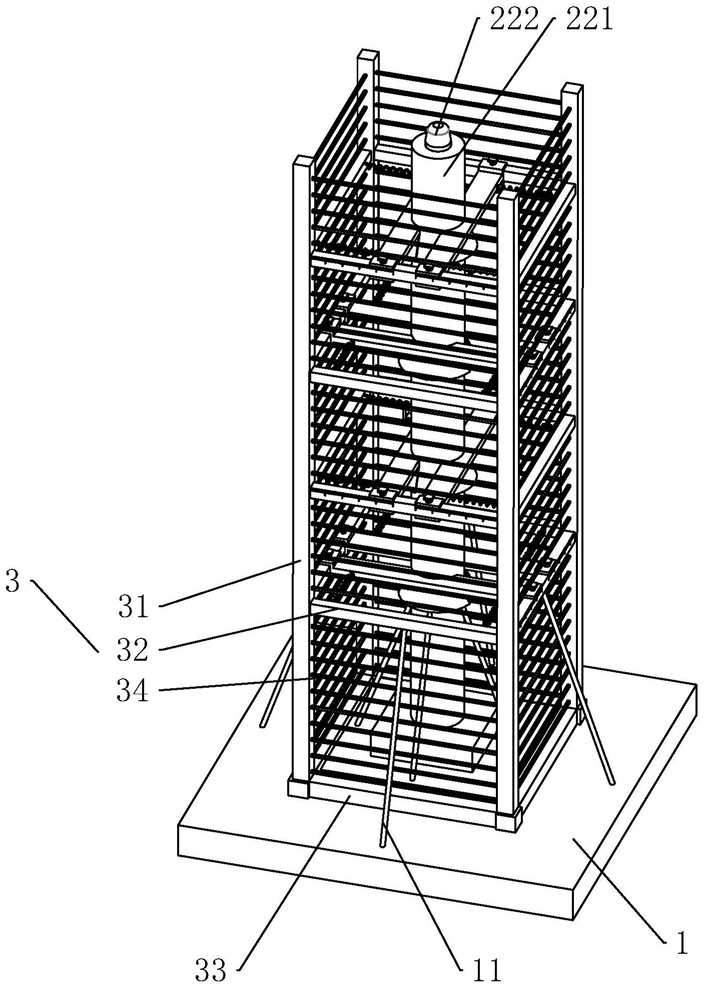

1.一种提高测量精度的沉降监测杆结构,包括碎石沙袋层(1)、沉降监测杆(221)和钢筋笼(3),所述钢筋笼(3)包括横向槽钢(32)和竖向槽钢(31),其特征在于:所述钢筋笼(3)还包括至少两组定位杆(35),每组所述定位杆(35)的数目为两个,两个所述定位杆(35)相互平行且高度一致,两个定位杆(35)均沿水平方向滑动架设在横向槽钢(32)上,所述横向槽钢(32)上设有用于驱使两个定位杆(35)互相靠近的复位弹簧(323),所述沉降监测杆(221)穿设于两个定位杆(35)之间。

2.根据权利要求1所述的一种提高测量精度的沉降监测杆结构,其特征在于:所述钢筋笼(3)至少包括两组互相平行的定位杆(35),所述定位杆(35)的两端均设有滑块(351),所述定位杆(35)通过滑块(351)滑动架设在横向槽钢(32)上,所述横向槽钢(32)上设有刻度线(321)。

3.根据权利要求2所述的一种提高测量精度的沉降监测杆结构,其特征在于:所述滑块(351)上穿设有定位销(353),所述定位销(353)的滑移方向指向横向槽钢(32),所述滑块(351)上设有用于驱使定位销(353)向横向槽钢(32)滑动的定位弹簧(355),所述横向槽钢(32)上设有与定位销(353)配合的两个定位槽(322),两个所述定位槽(322)分别位于一组定位杆(35)的两侧,两个所述定位槽(322)靠近定位杆(35)的槽壁倾斜设置,所述定位槽(322)的槽口长度大于槽底长度。

4.根据权利要求1所述的一种提高测量精度的沉降监测杆结构,其特征在于:所述钢筋笼(3)至少包括两组互相垂直的定位杆(35)。

5.根据权利要求1所述的一种提高测量精度的沉降监测杆结构,其特征在于:同一组的两个所述定位杆(35)朝向沉降监测杆(221)的一侧设有与沉降监测杆(221)贴合的锁紧槽(356)。

6.根据权利要求5所述的一种提高测量精度的沉降监测杆结构,其特征在于:所述锁紧槽(356)的底端均设有引导板(357),所述引导板(357)倾斜设置,所述引导板(357)底端与沉降监测杆(221)之间的距离大于引导板(357)顶端与沉降监测杆(221)之间的距离。

7.根据权利要求1所述的一种提高测量精度的沉降监测杆结构,其特征在于:所述碎石沙袋层(1)的上表面上设有四个L形的限位块(12),四个所述限位块(12)分别位于钢筋笼(3)的四角。

8.根据权利要求1所述的一种提高测量精度的沉降监测杆结构,其特征在于:所述钢筋笼(3)底端设有刃脚(331),所述刃脚(331)的尖端朝下。
