专利号: 2020211597623
申请人: 晏登友
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

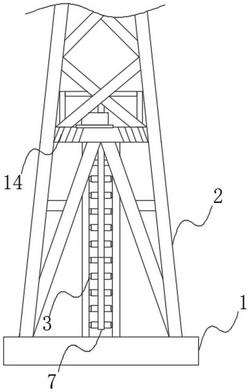

1.一种转角铁塔防攀爬阶梯,包括底座(1)、铁塔(2)和梯子(3),其特征在于:所述底座(1)的上表面固定连接有铁塔(2),所述铁塔(2)的中部螺纹连接有固定板(4),所述固定板(4)的上表面固定连接有电机(5),所述电机(5)的输出端套接有卷筒(6),所述卷筒(6)的表面固定连接有受力带(7),所述受力带(7)的中部搭接有滑动套(8),所述滑动套(8)的中心处套接有支撑架(9),所述受力带(7)的下端固定连接有连接件(10),所述连接件(10)的一侧固定连接有梯子(3),所述梯子(3)的一侧固定连接有工型滑块(11),所述工型滑块(11)的表面滑动连接有工型滑槽(12),所述工型滑槽(12)内壁的两侧均转动连接有滚轮(13),所述铁塔(2)中部的表面套接有荆棘铁丝网(14)。

2.根据权利要求1所述的一种转角铁塔防攀爬阶梯,其特征在于:所述工型滑块(11)的上表面和下表面均固定连接有顶头(15),所述底座(1)的上表面开设有凹槽,所述凹槽与顶头(15)相适配。

3.根据权利要求1所述的一种转角铁塔防攀爬阶梯,其特征在于:所述卷筒(6)的两端均固定连接有限位板(16)。

4.根据权利要求1所述的一种转角铁塔防攀爬阶梯,其特征在于:所述固定板(4)的两端均设置有铰链,所述固定板(4)的两端均通过铰链活动连接有盖体(17)。

5.根据权利要求1所述的一种转角铁塔防攀爬阶梯,其特征在于:所述固定板(4)的上表面活动连接有防护箱,所述防护箱的表面开设有散热孔。

6.根据权利要求1所述的一种转角铁塔防攀爬阶梯,其特征在于:所述铁塔(2)、梯子(3)和支撑架(9)的表面均设置有防水涂料。
