专利号: 2020211647641
申请人: 深圳市雅诗乐科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

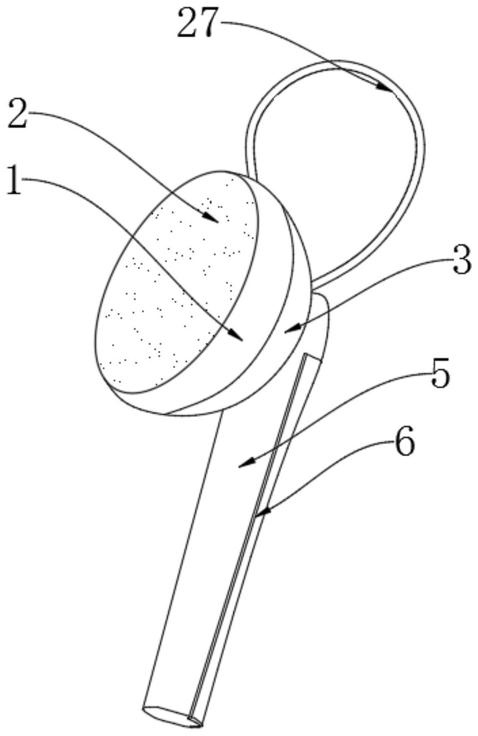

1.一种降噪耳机壳及其后腔结构,包括耳机壳(1),其特征在于:所述耳机壳(1)内设置有听筒网(2),所述耳机壳(1)后端活动连接有后腔(3),所述后腔(3)后端固定连接有连接件(4),所述连接件(4)后端活动连接有连接杆(5),所述连接杆(5)后端设置有检修口(6),所述耳机壳(1)和后腔(3)内固定连接有对称的第一卡块(7)和第二卡块(8),两个所述第一卡块(7)和第二卡块(8)内均开设有第一卡槽(9),四个所述第一卡槽(9)内均开设有对称的第一滑槽(10)和第二滑槽(11),四个所述第一滑槽(10)和第二滑槽(11)内均设置有对称的第一弹簧(12)和第二弹簧(13),四个所述第一弹簧(12)和第二弹簧(13)前端固定连接有对称的第一滑块(14)和第二滑块(15)。

2.根据权利要求1所述的一种降噪耳机壳及其后腔结构,其特征在于:所述耳机壳(1)内开设有第二卡槽(16),所述第二卡槽(16)位于第一卡块(7)前方,所述听筒网(2)外端固定连接有第三卡块(17),所述第三卡块(17)与第二卡槽(16)为卡合连接,所述耳机壳(1)内设置有第一吸音棉(18)。

3.根据权利要求2所述的一种降噪耳机壳及其后腔结构,其特征在于:所述第一吸音棉(18)内设置有第一隔板(19),两个所述第一隔板(19)内设置有若干个等距分布的支撑杆(20),若干个所述支撑杆(20)下端设置有第二吸音棉(21),所述第二吸音棉(21)内设置有第二隔板(22)。

4.根据权利要求1所述的一种降噪耳机壳及其后腔结构,其特征在于:所述连接杆(5)前端设置有固定圈(23),所述固定圈(23)内设置有螺纹(24),所述固定圈(23)与连接件(4)活动连接。

5.根据权利要求1所述的一种降噪耳机壳及其后腔结构,其特征在于:所述连接杆(5)上端设置有吸铁板(25),所述吸铁板(25)与连接杆(5)相吸附。

6.根据权利要求5所述的一种降噪耳机壳及其后腔结构,其特征在于:所述吸铁板(25)上端固定连接有套圈(26),所述套圈(26)内设置有挂耳绳(27)。
