专利号: 2020211977092
申请人: 周仁杰
专利类型:实用新型
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

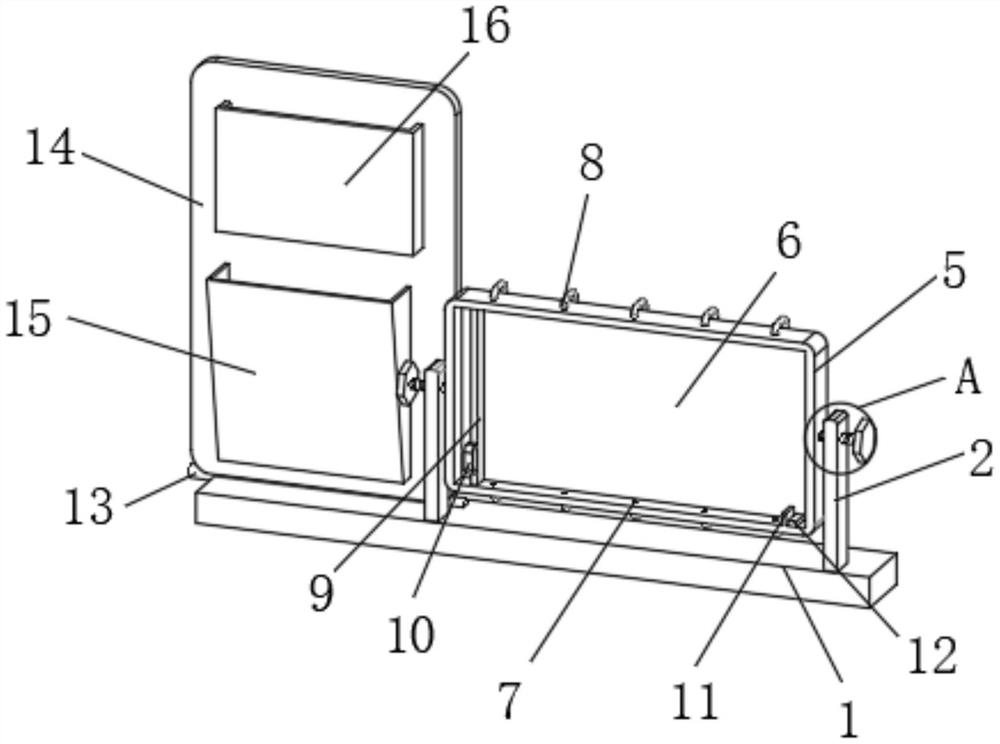

1.一种学前教育写字板,包括基板(1),其特征在于:所述基板(1)顶部固定连接有支撑腿(2),所述支撑腿(2)表面开设的螺纹孔中设有螺纹杆(3),所述螺纹杆(3)一端螺纹连接有螺丝块(4),所述螺纹杆(3)另一端活动连接有框架(5),所述基板(1)上方设有写字板(6),所述框架(5)表面设有吸气孔(7),所述吸气孔(7)内部固定连接有圆管(8),所述写字板(6)表面设有长形黑板擦(9),所述长形黑板擦(9)一侧固定连接有把手(10),长形黑板擦(9)一侧设有挡板(11),所述挡板(11)一侧设有方形黑板擦(12),所述写字板(6)一侧设有识字板(14),所述识字板(14)底部活动设有第一转轴(13),所述识字板(14)表面固定安装有资料放置盒(15),所述资料放置盒(15)上方设有玻璃盒(16),所述玻璃盒(16)固定安装于识字板(14)表面,所述基板(1)后侧固定连接有固定板(17),所述固定板(17)一端设有第二转动轴(18),所述固定板(17)通过第二转动轴(18)活动连接有支撑板(19),所述识字板(14)后侧开有滑槽(20),所述滑槽(20)内部设有固定块(21),所述圆管(8)一端固定连接有除尘器(22)。

2.根据权利要求1所述的一种学前教育写字板,其特征在于:所述框架(5)固定安装于写字板(6)的侧面。

3.根据权利要求1所述的一种学前教育写字板,其特征在于:所述长形黑板擦(9)两端与框架(5)滑动连接。

4.根据权利要求1所述的一种学前教育写字板,其特征在于:所述挡板(11)固定安装于框架(5)上。

5.根据权利要求1所述的一种学前教育写字板,其特征在于:所述识字板(14)通过第一转轴(13)与基板(1)活动连接。

6.根据权利要求1所述的一种学前教育写字板,其特征在于:所述除尘器(22)一侧开设有入风口(23),所述入风口(23)一侧设有风机(24),所述风机(24)固定安装于除尘器(22)内部,所述除尘器(22)内壁上固定安装有滑轨(25),所述滑轨(25)表面滑动连接有收尘箱(26),所述收尘箱(26)外侧开设有箱门,所述除尘器(22)另一侧开设有出风口(28)。
