专利号: 2020211999405
申请人: 河南煜达阀门制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

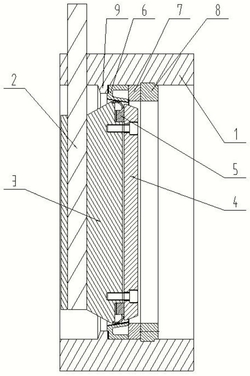

1.一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,包括阀体、阀杆和蝶板,其特征在于:所述阀杆穿过所述蝶板并转动设置在所述阀体上,所述阀体内壁上依次设置有定位台阶、阀座、挡圈、固定圈,所述阀座内侧壁设置有内锥密封面,所述阀座上靠近挡圈一侧开设有弹性密封槽,所述阀座与挡圈之间设置有调整间隙X,所述调整间隙X与弹性密封槽相连通,所述阀杆上固定有与阀座相配合的蝶板,所述蝶板背离阀杆一端设置有压板圈,所述蝶板与压板圈之间嵌装有蝶板密封圈,所述蝶板密封圈包括夹持部以及设置在夹持部外圈的碗状弹性密封部,所述夹持部设置在蝶板与压板圈之间,所述碗状弹性密封部外侧面为与阀座配合密封的外锥密封面,所述蝶板靠近蝶板密封圈一侧设置有与碗状弹性密封部端部配合的限位凸台,所述限位凸台与碗状弹性密封部端部之间设置有调整间隙Y。

2.根据权利要求1所述的一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,其特征在于:所述阀座的内锥密封面与水平面的夹角范围为10~15°。

3.根据权利要求1所述的一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,其特征在于:所述蝶板与蝶板密封圈之间设置有密封垫一,所述阀体与阀座之间设置有密封垫二。

4.根据权利要求3所述的一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,其特征在于:所述密封垫一及密封垫二均采用石墨密封垫。

5.根据权利要求1所述的一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,其特征在于:所述阀座材料选用304、316、316L、310S中的一种,所述蝶板密封圈材料选用304、316、

316L、310S中的一种,所述阀座的内锥密封面上堆焊有STL-1堆焊层,所述蝶板密封圈的外圈中间位置对应外锥密封面处堆焊有STL-6堆焊层。

6.根据权利要求5所述的一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,其特征在于:所述STL-1堆焊层、STL-6堆焊层的厚度范围为2~3mm。

7.根据权利要求1所述的一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,其特征在于:所述蝶板、压板圈外侧壁均为锥型,所述蝶板外锥面与水平面的夹角为25~35°,所述压板圈外锥面与水平面的夹角为20~30°。

8.根据权利要求1所述的一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,其特征在于:所述调整间隙X、调整间隙Y的范围值为1~3mm。

9.根据权利要求1所述的一种双弹性耐高温高压双向密封双偏心硬密封蝶阀,其特征在于:所述弹性密封槽截面为U型,所述弹性密封槽的深度值占阀座整体厚度值的3/4。
