专利号: 2020212402571
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

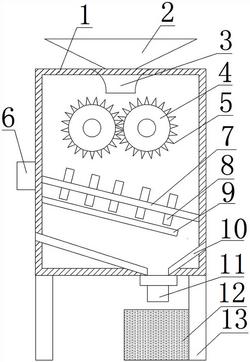

1.一种园林用枝叶粉碎装置,包括外壳(1),其特征在于:所述外壳(1)顶端的中部固定设有进料斗(2),所述外壳(1)内部顶端的中部固定设有第一导板(3),所述第一导板(3)的底端设有两个转轮(4),所述转轮(4)的中部穿插设有第二转轴,所述第二转轴的一端与第二电机的输出轴传动连接,所述第二电机的一侧与外壳(1)的内壁固定连接,两个所述转轮(4)的外侧均固定设有粉碎齿(5),所述外壳(1)外部的一侧固定设有第一电机(6),所述第一电机(6)的输出轴与第一转轴(7)的一端转动连接,所述第一转轴(7)上固定设有若干粉碎刀片(8),所述第一转轴(7)的底端设有斜板(9),所述斜板(9)的一端与外壳(1)的内部固定连接,所述外壳(1)内部的底端通过设有出料口(11)。

2.根据权利要求1所述的一种园林用枝叶粉碎装置,其特征在于,所述出料口(11)与外壳(1)的连接处设有控制阀,所述控制阀通过控制面板上设有控制阀控制按钮与电源电性连接。

3.根据权利要求1所述的一种园林用枝叶粉碎装置,其特征在于,所述出料口(11)处固定设有第二导板(10)。

4.根据权利要求1所述的一种园林用枝叶粉碎装置,其特征在于,所述外壳(1)底端的四个边角处均固定设有支撑脚(13)。

5.根据权利要求1所述的一种园林用枝叶粉碎装置,其特征在于,置于所述外壳(1)内部的第一转轴(7)与斜板(9)保持平行。

6.根据权利要求1所述的一种园林用枝叶粉碎装置,其特征在于:所述第一电机(6)、第二电机和电动伸缩杆(14)分别通过第一电机控制按钮、第二电机控制按钮和电动伸缩杆控制按钮与电源电性连接。

7.根据权利要求1所述的一种园林用枝叶粉碎装置,其特征在于,所述外壳(1)的底端与电动伸缩杆(14)的一端固定连接,所述电动伸缩杆(14)的另一端固定设有压块(15),所述外壳(1)的底部设有收集箱(12),所述外壳(1)的一侧固定设有控制面板,所述控制面板上设有第一电机控制按钮、第二电机控制按钮和电动伸缩杆控制按钮。
