专利号: 2020212421619
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

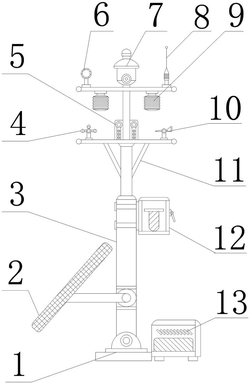

1.新型路政环保用城市环境监测装置,其特征在于:包括底座(1)、风轮(14)和安装架(18),所述底座(1)的顶端设置有立柱(3),所述立柱(3)与所述底座(1)固定连接,所述底座(1)的右端设置有配电箱(13),所述配电箱(13)与所述底座(1)固定连接,所述立柱(3)的右侧设置有主控箱(12),所述主控箱(12)与所述立柱(3)可拆卸连接,红外摄像头(7)的左侧设置有噪音采集器(6),所述噪音采集器(6)与支架(11)固定连接,风速采集器(4)与所述支架(11)固定连接,所述风速采集器(4)的右侧设置有温湿度采集器(5),所述温湿度采集器(5)与所述支架(11)固定连接,所述温湿度采集器(5)的右侧设置有风向采集器(10),所述风向采集器(10)与所述支架(11)固定连接,所述风向采集器(10)的上方设置有避雷器(8),所述避雷器(8)与所述支架(11)固定连接,所述安装架(18)安装在主控箱(12)的内部,所述安装架(18)与所述主控箱(12)固定连接,所述温湿度采集器(5)、噪音采集器(6)、红外摄像头(7)、灰尘采集器(9)、配电箱(13)、防盗锁(16)和警报器(17)均与外部电源电性连接。

2.根据权利要求1所述的新型路政环保用城市环境监测装置,其特征在于:所述风轮(14)共设置有四组,且四组所述风轮(14)分别安装在所述立柱(3)内部。

3.根据权利要求1所述的新型路政环保用城市环境监测装置,其特征在于:所述支架(11)与立柱(3)通过连接柱(15)固定连接。

4.根据权利要求1所述的新型路政环保用城市环境监测装置,其特征在于:所述防盗锁(16)与所述主控箱(12)通过螺钉固定连接。

5.根据权利要求1所述的新型路政环保用城市环境监测装置,其特征在于:所述避雷器(8)与所述支架(11)通过限位栓固定连接。

6.根据权利要求1所述的新型路政环保用城市环境监测装置,其特征在于:所述噪音采集器(6)的下方设置有灰尘采集器(9),所述灰尘采集器(9)与所述支架(11)固定连接,所述灰尘采集器(9)的下方设置有风速采集器(4)。

7.根据权利要求1所述的新型路政环保用城市环境监测装置,其特征在于:所述风轮(14)安装在所述立柱(3)的内部,所述风轮(14)与所述立柱(3)固定连接,所述风轮(14)的顶端设置有连接柱(15),所述连接柱(15)与所述支架(11)固定连接。

8.根据权利要求1所述的新型路政环保用城市环境监测装置,其特征在于:所述立柱(3)的顶端设置有支架(11),所述支架(11)的顶端设置有红外摄像头(7),所述红外摄像头(7)与所述支架(11)固定连接。

9.根据权利要求1所述的新型路政环保用城市环境监测装置,其特征在于:所述安装架(18)的上方设置有警报器(17),所述警报器(17)与所述主控箱(12)固定连接,所述安装架(18)的前侧设置有防盗锁(16),所述防盗锁(16)与所述主控箱(12)固定连接。
