专利号: 2020212494520
申请人: 冷康麒
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

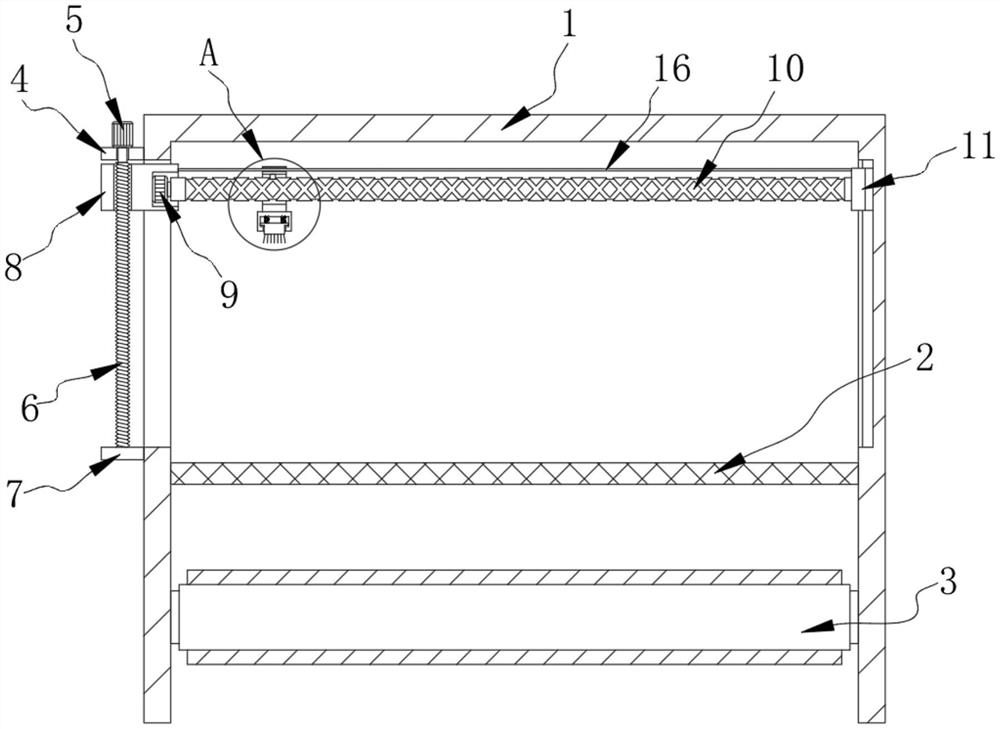

1.一种方便清理缝隙残留排泄物的粪便清洁装置,包括养殖箱(1)以及安装在养殖箱(1)内侧中心位置的隔离网(2)和设置在隔离网(2)底端与养殖箱(1)固定连接的传送带(3),其特征在于:所述养殖箱(1)左端面顶端固定连接有固定板(4),所述固定板(4)顶端面固定连接有第一电机(5),所述第一电机(5)的主轴贯穿固定板(4),所述第一电机(5)的主轴末端固定连接有螺纹轴(6),所述螺纹轴(6)的另一端转动连接有固定块(7),所述固定块(7)与养殖箱(1)固定连接,所述螺纹轴(6)外侧螺旋连接有具有内凹结构的活动块(8),所述螺纹轴(6)与活动块(8)螺旋连接,所述螺纹轴(6)贯穿活动块(8),所述活动块(8)内侧固定连接有第二电机(9),所述第二电机(9)的主轴末端固定连接有横向贯穿养殖箱(1)的往复丝杆(10),所述往复丝杆(10)的另一端转动连接有滑块(11),所述滑块(11)贯穿养殖箱(1),所述滑块(11)与养殖箱(1)滑动连接,所述往复丝杆(10)外侧滑动连接有丝母(12),所述丝母(12)底端面固定连接有具有内凹结构的底座(13),所述底座(13)内侧滑动连接有清理刷(14),所述清理刷(14)贯穿底座(13)。

2.根据权利要求1所述的方便清理缝隙残留排泄物的粪便清洁装置,其特征在于:所述清理刷(14)顶端固定连接有第一弹簧(15),所述第一弹簧(15)的另一端与底座(13)固定连接。

3.根据权利要求1所述的方便清理缝隙残留排泄物的粪便清洁装置,其特征在于:所述往复丝杆(10)顶端设置有导向杆(16),所述导向杆(16)的一端与活动块(8)固定连接,所述导向杆(16)的另一端与滑块(11)固定连接,所述导向杆(16)贯穿丝母(12),所述导向杆(16)与丝母(12)滑动连接。

4.根据权利要求1所述的方便清理缝隙残留排泄物的粪便清洁装置,其特征在于:位于右端的所述传送带(3)的带体右下方设置有刮板(17),所述刮板(17)通过转轴与传送带(3)的支架转动连接,所述刮板(17)与传送带(3)的带体滑动连接,所述刮板(17)左端面固定连接有第二弹簧(18),所述第二弹簧(18)的另一端与传送带(3)的支架固定连接,所述刮板(17)底端设置有收集箱(19)。
