专利号: 2020212538730
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

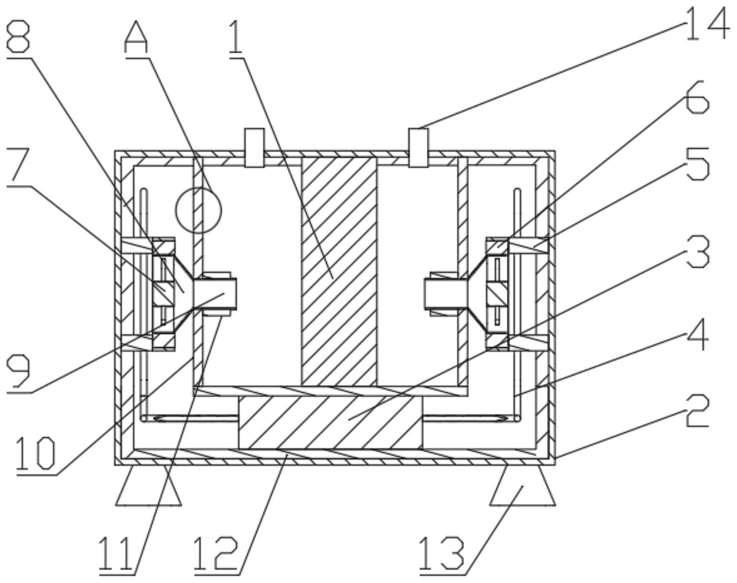

1.一种计算机专用的无噪音式计算机散热装置,包括计算机主机(1)和机箱(2),其特征在于:所述计算机主机(1)在机箱(2)的内部,所述机箱(2)的内底壁固定连接有冷凝机(3),所述冷凝机(3)的一侧固定连接有冷凝管(4),所述冷凝管(4)的一侧固定连接有固定柱(5),所述固定柱(5)的一侧固定连接有风机壳(6),所述风机壳(6)的内部转动连接有风机(7),所述风机壳(6)的一侧固定连接有锥形导气管(8),所述锥形导气管(8)的一侧固定连接有导气管(9),所述导气管(9)的外侧固定连接有内层隔音板(10),所述内层隔音板(10)的一侧固定连接有隔音盒(11)。

2.根据权利要求1所述的一种计算机专用的无噪音式计算机散热装置,其特征在于:所述冷凝管(4)的数量为两个,两个所述冷凝管(4)分别分布在机箱(2)内部两侧,所述固定柱(5)的数量为四个,四个所述固定柱(5)均固定连接在冷凝管(4)的中部两侧。

3.根据权利要求1所述的一种计算机专用的无噪音式计算机散热装置,其特征在于:所述内层隔音板(10)包括上层玻璃纤维(1001)、吸音棉(1002)和下层玻璃纤维(1003),所述上层玻璃纤维(1001)的一侧通过吸音棉(1002)粘接在下层玻璃纤维(1003)的一侧。

4.根据权利要求1所述的一种计算机专用的无噪音式计算机散热装置,其特征在于:所述机箱(2)的内壁固定连接有外层隔音板(12),所述外层隔音板(12)和隔音盒(11)的材质与内层隔音板(10)的材质一样,所述导气管(9)贯穿隔音盒(11)和内层隔音板(10)。

5.根据权利要求1所述的一种计算机专用的无噪音式计算机散热装置,其特征在于:所述风机壳(6)、风机(7)、锥形导气管(8)、导气管(9)、内层隔音板(10)和隔音盒(11)均为对称分布在计算机主机(1)的两侧,所述内层隔音板(10)的底部固定连接在冷凝机(3)的顶部。

6.根据权利要求1所述的一种计算机专用的无噪音式计算机散热装置,其特征在于:所述机箱(2)的底部固定连接有支撑座(13),所述支撑座(13)的数量为四个,四个所述支撑座(13)均分布在机箱(2)的底部四个角,所述机箱(2)的顶部固定连接有排气管(14),所述排气管(14)的数量为两个,两个所述排气管(14)分布在计算机主机(1)的两侧。
