专利号: 2020212751233
申请人: 陈亚东
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

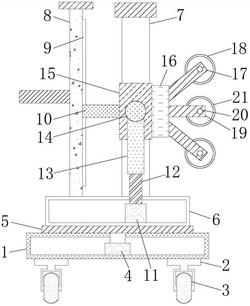

1.一种土木工程用粉刷装置,包括基座(1),其特征在于:所述基座(1)的底部固定连接有固定架(2),所述固定架(2)的外壁活动连接有滑轮(3),所述基座(1)的内底壁固定连接有电机(4),所述电机(4)的输出轴通过联轴器固定连接有转盘(5),所述转盘(5)的顶部固定连接有固定座(6),所述固定座(6)的顶部固定连接有立柱(7),所述立柱(7)的外壁活动连接有滑套(15),所述固定座(6)的顶部固定连接有固定板(8),所述固定板(8)的一侧固定连接有滑道(9),所述滑道(9)的内壁活动连接有滑杆(10),所述滑套(15)的正面固定连接有定位杆(14),所述固定座(6)的内底壁固定连接有气压缸(11),所述气压缸(11)的输出端固定连接有气压杆(12),所述气压杆(12)的一端固定连接有连接臂(13),所述滑套(15)的一侧固定连接有储料装置本体(16),所述储料装置本体(16)的一侧固定连接有支撑杆(17),所述支撑杆(17)的外壁活动连接有第一粉刷辊(18),所述储料装置本体(16)的一侧固定连接有连接板(19),所述连接板(19)的背面活动连接有第二粉刷辊(21),所述连接板(19)的正面活动连接有螺钉(20)。

2.根据权利要求1所述的一种土木工程用粉刷装置,其特征在于:所述滑轮(3)的外壁设置有防滑圈,且防滑圈为橡胶防滑圈。

3.根据权利要求1所述的一种土木工程用粉刷装置,其特征在于:所述滑杆(10)的一端与滑套(15)固定连接,且滑杆(10)的直径为三厘米。

4.根据权利要求1所述的一种土木工程用粉刷装置,其特征在于:所述连接臂(13)的一端与定位杆(14)固定连接,且连接臂(13)为合金钢连接臂。

5.根据权利要求1所述的一种土木工程用粉刷装置,其特征在于:所述支撑杆(17)的一端倾斜设置在储料装置本体(16)的一侧,且支撑杆(17)与水平面的夹角为四十五度。

6.根据权利要求1所述的一种土木工程用粉刷装置,其特征在于:所述第一粉刷辊(18)的数量为两个,且两个第一粉刷辊(18)以储料装置本体(16)的水平中线为对称轴对称设置。

7.根据权利要求1所述的一种土木工程用粉刷装置,其特征在于:所述螺钉(20)的一端贯穿连接板(19)的正面并延伸至连接板(19)的背面,且螺钉(20)为不锈钢螺钉。
