专利号: 2020212831948
申请人: 李雯
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

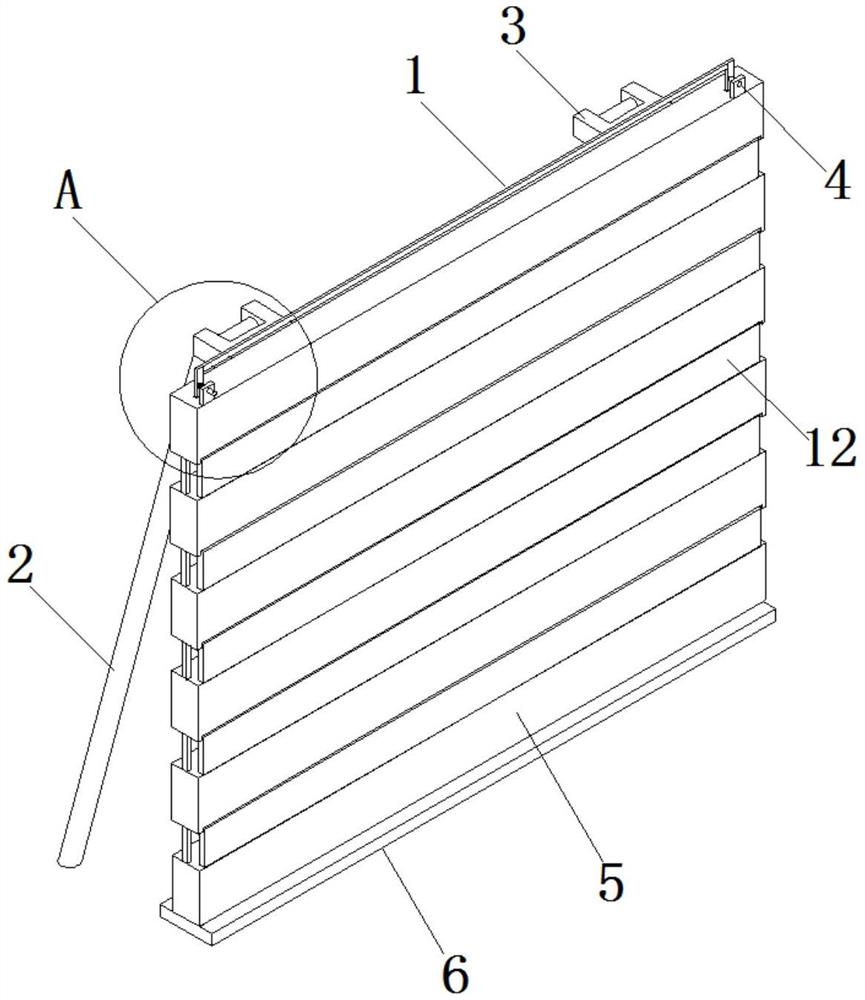

1.一种耐用的城市交通提示牌,包括固定板(5)、翻板(12)、底板(6)和固定块(4),其特征在于:所述固定板(5)并等距并排分布有多组,多组所述固定板(5)之间均设有连接块,所述连接块将多组固定板(5)焊接串联,所述固定板(5)的底端面开设有凹槽(7),所述凹槽(7)的内部转动安装有转杆(9),所述转杆(9)水平设置两端杆壁均与凹槽(7)的内壁转动连接,所述转杆(9)的外部还固定套设有齿轮(10),所述齿轮(10)与竖直贯穿多组固定板(5)的拉杆(13)啮合,位于最底端的固定板(5)与底板(6)焊接;

所述齿轮(10)为内部中空的环形齿盘结构,所述齿轮(10)的圆心与转杆(9)的圆心处平齐,所述齿轮(10)在转杆(9)外部共对称设有两组,两组所述齿轮(10)靠近转杆(9)端面,所述齿轮(10)的旁侧在转杆(9)的外壁上还焊接有连接杆(11),所述连接杆(11)与转杆(9)同步翻转,且连接杆(11)远离转杆(9)的一端与翻板(12)焊接,所述翻板(12)朝向转杆(9)的面上共焊接有两组连接杆(11);

所述拉杆(13)的顶端穿过位于最高层的固定板(5)延伸至外部,最高层的所述固定板(5)上表面与连接杆(11)位置平齐凸出焊接有固定块(4),所述固定块(4)朝向连接杆(11)的面上贯穿安装有限位杆(14),所述拉杆(13)上开设有供限位杆(14)横向穿过的插孔;

所述拉杆(13)共竖直对称设有两组,两组拉杆(13)位于固定板(5)顶部的一端之间水平焊接有横杆(1)。

2.根据权利要求1所述的一种耐用的城市交通提示牌,其特征在于:所述拉杆(13)朝向齿轮(10)的面上还开设有与齿轮(10)啮合的齿槽(8),所述齿槽(8)沿拉杆(13)的外壁竖向一字排开分布有多组。

3.根据权利要求1所述的一种耐用的城市交通提示牌,其特征在于:位于最高层的固定板(5)与固定块(4)相邻的面上还焊接有支撑块(3),所述支撑块(3)两两分布在靠近固定板(5)的两端处对称共设有四组。

4.根据权利要求3所述的一种耐用的城市交通提示牌,其特征在于:所述支撑块(3)之间还转动安装有转轴(15),所述转轴(15)的外壁上焊接支撑杆(2)的一端,所述支撑杆(2)的另一端朝向底板(6)延伸。

5.根据权利要求1所述的一种耐用的城市交通提示牌,其特征在于:所述限位杆(14)为台阶轴状结构,且位于拉杆(13)与固定块(4)之间的杆壁外部还套设有弹簧,弹簧一端与固定块(4)贴合,另一端与限位杆(14)的凸出处贴合。
