专利号: 202021291111X
申请人: 江苏雷勃电机股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

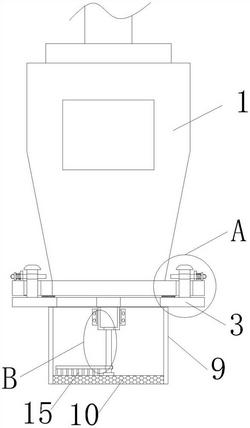

1.一种可远程监控流量的潜水泵,包括潜水泵本体(1),其特征在于,所述潜水泵本体(1)的底部输入端焊接有固定板(2),所述固定板(2)的底部设有连接板(3),所述连接板(3)顶部粘接有密封圈(4),所述连接板(3)的顶部两侧焊接有连接栓(5),所述固定板(2)的顶部焊接有固定块(6),所述固定块(6)上贯穿设有定位栓(7),所述连接板(3)的底部焊接有防护罩(9),所述防护罩(9)的底部内壁固定安装有滤网(10),所述连接板(3)的底部内壁固定安装有电机(11),所述电机(11)的输出端固定安装有转杆(12),所述转杆(12)的外圈固定套设有清洁杆(13),所述清洁杆(13)的底部沿其长度方向焊接有多个刮动杆(15)。

2.根据权利要求1所述的一种可远程监控流量的潜水泵,其特征在于,所述电机(11)的外圈通过螺栓固定安装有保护壳,所述保护壳的两侧外壁固定安装有流量监测器(14),所述转杆(12)贯穿保护壳,且与滤网(10)的顶部内壁转动连接。

3.根据权利要求1所述的一种可远程监控流量的潜水泵,其特征在于,所述密封圈(4)与固定板(2)的底部板壁抵触,所述密封圈(4)为橡胶圈,所述连接板(3)上开设有通水道。

4.根据权利要求1所述的一种可远程监控流量的潜水泵,其特征在于,所述固定板(2)上开设有第一通孔,所述连接栓(5)贯穿第一通孔,所述连接栓(5)的顶部焊接有弧形块,且弧形块与第一通孔相互适配,所述连接栓(5)上开设有第二通孔,所述定位栓(7)贯穿第二通孔。

5.根据权利要求1所述的一种可远程监控流量的潜水泵,其特征在于,所述定位栓(7)的一端焊接有定位块,且定位块的另一侧焊接有拉环,所述定位块靠近固定块(6)的一侧焊接有复位弹簧(8),所述复位弹簧(8)的另一端与固定块(6)焊接。

6.根据权利要求1所述的一种可远程监控流量的潜水泵,其特征在于,所述刮动杆(15)与滤网(10)的顶部相抵触。
