专利号: 2020212920388
申请人: 王东云
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

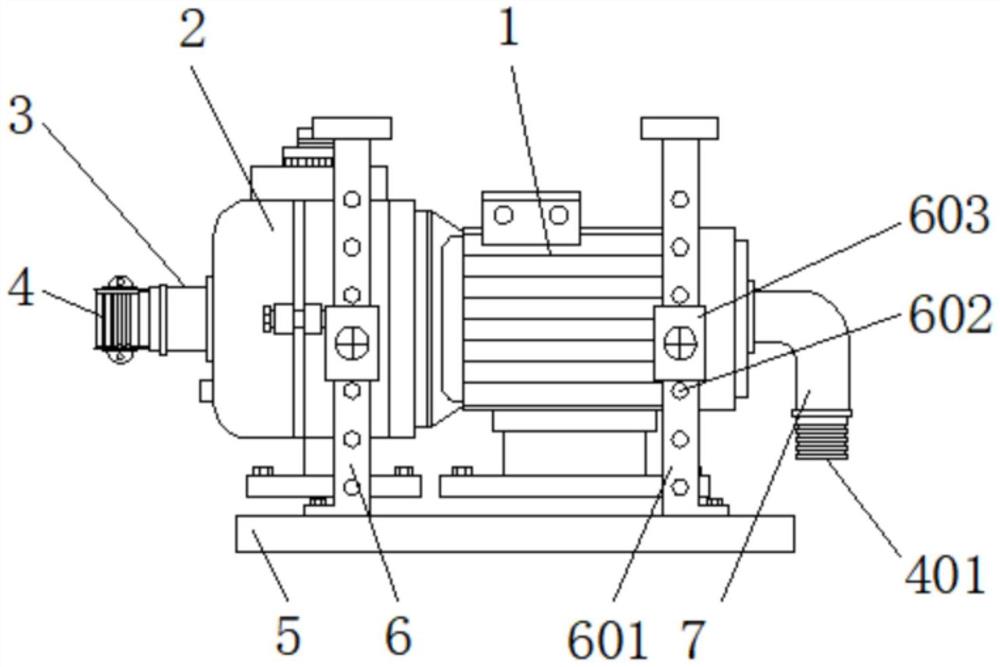

1.一种降噪型循环泵,包括循环泵主体(1)、循环泵壳(2)、泵壳连接口(3)和底座(5),其特征在于:所述循环泵主体(1)的一侧固定连接有循环泵壳(2),且循环泵壳(2)的一侧固定连接有泵壳连接口(3),所述泵壳连接口(3)的一侧固定连接有密封结构(4),所述循环泵壳(2)的两侧均固定连接有调节结构(6),所述调节结构(6)包括滑杆(601)、调节孔(602)、滑块(603)、固定孔(604)和限位螺栓(605),所述滑杆(601)均固定于底座(5)顶端的两侧,所述滑杆(601)的内部均设置有调节孔(602),所述滑杆(601)的外部均贯穿有滑块(603),且滑块(603)内部的一侧均设置有固定孔(604),所述调节结构(6)的底端固定连接有底座(5),所述循环泵主体(1)的另一侧固定连接有泵体连接口(7),所述循环泵壳(2)的内部设置有降噪结构(8)。

2.根据权利要求1所述的一种降噪型循环泵,其特征在于:所述固定孔(604)的内部均贯穿有限位螺栓(605),所述调节孔(602)在滑杆(601)的内部呈等间距排列。

3.根据权利要求1所述的一种降噪型循环泵,其特征在于:所述密封结构(4)包括内接口(401)、外接口(402)、密封垫(403)和辅助转片(404),所述内接口(401)固定于泵体连接口(7)的底端,所述内接口(401)的外部贯穿有外接口(402),且外接口(402)的外部贯穿有密封垫(403)。

4.根据权利要求3所述的一种降噪型循环泵,其特征在于:所述密封垫(403)的两端均固定连接有辅助转片(404),所述内接口(401)与外接口(402)之间为螺纹连接。

5.根据权利要求1所述的一种降噪型循环泵,其特征在于:所述降噪结构(8)包括吸音腔(801)、消音棉(802)、隔音腔(803)和消音颗粒(804),所述吸音腔(801)固定于循环泵壳(2)的内侧壁上,所述吸音腔(801)的内部设置有消音棉(802),所述吸音腔(801)的外部贯穿有隔音腔(803)。

6.根据权利要求5所述的一种降噪型循环泵,其特征在于:所述隔音腔(803)的外部均匀设置有消音颗粒(804),所述消音棉(802)在吸音腔(801)的内部呈环形设计。
