专利号: 2020213029672
申请人: 钟旭娇
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

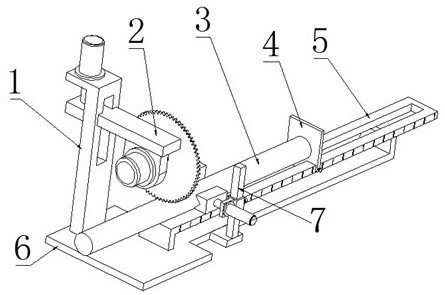

1.一种PVC管切割用夹具,包括底板(6),其特征在于:所述底板(6)的上表面固定设置有横向的支撑杆(5),且支撑杆(5)上设置有可进行左右移动的定位板(4),所述底板(6)的上靠近支撑杆(5)的左端部位设置有夹紧机构(7),且支撑杆(5)上固定设置有与夹紧机构(7)配合的靠板(51),所述夹紧机构(7)和靠板(51)之间装夹有管体(3),所述底板(6)的左端固定设置有升降杆(1),且升降杆(1)上设置有可升降调节的切割机构(2),所述夹紧机构(7)包括固定在底板(6)上的竖杆(72),所述竖杆(72)上套设有活动套(75),且活动套(75)的一侧固定设置有第二气缸(71),所述第二气缸(71)的顶杆一端固定设置有夹紧块(73),所述夹紧块(73)的一端设置有V型槽,所述活动套(75)的侧面固定旋拧有锁紧螺丝(74)。

2.根据权利要求1所述的一种PVC管切割用夹具,其特征在于,所述升降杆(1)的上端设置有固定板(12),且固定板(12)的上端固定设置有第一气缸(11),所述升降杆(1)的侧面设置有竖直的滑动导槽(13),所述切割机构(2)卡装在滑动导槽(13)内,所述第一气缸(11)的顶杆穿过固定板(12)与切割机构(2)固定连接。

3.根据权利要求2所述的一种PVC管切割用夹具,其特征在于,所述切割机构(2)包括活动杆(21),所述活动杆(21)上设置有与滑动导槽(13)配合的导向卡头(22),且活动杆(21)上固定设置有切割片(23)。

4.根据权利要求3所述的一种PVC管切割用夹具,其特征在于,所述支撑杆(5)上设置有导向槽(52),且支撑杆(5)的一侧设置有均匀排列的刻度线(53)。

5.根据权利要求4所述的一种PVC管切割用夹具,其特征在于,所述定位板(4)的下端设置有卡在导向槽(52)上的滑动卡头(41),且定位板(4)的右侧设置有固定边(42),所述固定边(42)上旋拧有固定螺丝(43)。
