专利号: 2020213073088
申请人: 杨碧琼
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

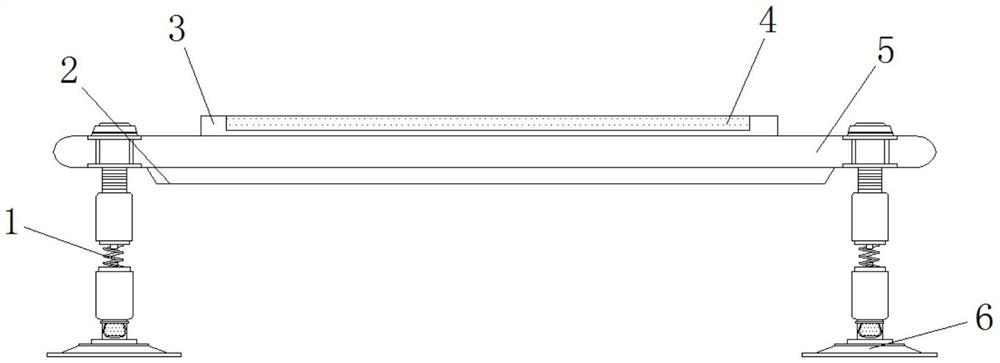

1.一种便于拆卸更换的泵体底座,包括加固板(2)、安装块(3)、安装槽(4)和托板(5),其特征在于:所述托板(5)的四个拐角处支撑连接有减震结构(1),且减震结构(1)的底端固定连接有吸附结构(6),所述托板(5)的底端固定连接有安装块(3),且安装块(3)的内部设置有安装槽(4),所述托板(5)的底端固定连接有加固板(2),所述减震结构(1)包括卡接纹(101)、第二连接杆(102)、减震弹簧(103)、第一连接杆(104)、螺杆(105)、预留槽(106)和栓块(107),所述托板(5)的内部设置有预留槽(106),且预留槽(106)的内部螺纹连接有螺杆(105),所述螺杆(105)的底端固定连接有第一连接杆(104)。

2.根据权利要求1所述的一种便于拆卸更换的泵体底座,其特征在于:所述第一连接杆(104)的底端固定连接有减震弹簧(103),且减震弹簧(103)的底端固定连接有第二连接杆(102)。

3.根据权利要求1所述的一种便于拆卸更换的泵体底座,其特征在于:所述螺杆(105)的顶端卡接有栓块(107),所述螺杆(105)的外侧壁上设置有卡接纹(101),所述螺杆(105)的外径小于预留槽(106)的内径。

4.根据权利要求1所述的一种便于拆卸更换的泵体底座,其特征在于:所述吸附结构(6)包括吸附盘(601)、卡接槽(602)、固定块(603)、连接块(604)、卡接块(605)和连接片(606),所述第二连接杆(102)的底端固定连接有连接块(604),且连接块(604)的底端设置有固定块(603),所述固定块(603)的内部设置有卡接槽(602)。

5.根据权利要求4所述的一种便于拆卸更换的泵体底座,其特征在于:所述连接块(604)的底端固定连接有卡接块(605),且卡接块(605)和卡接槽(602)呈卡接结构。

6.根据权利要求4所述的一种便于拆卸更换的泵体底座,其特征在于:所述固定块(603)的底端固定连接有连接片(606),且连接片(606)的底端固定连接有吸附盘(601)。
