专利号: 2020213128606
申请人: 郭海雪
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

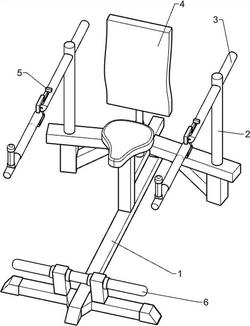

1.一种坐姿前推健身器材,包括有支架(1)和坐垫(11),支架(1)上中部设有坐垫(11),其特征是:还包括有旋转机构(2)和摇臂机构(3),支架(1)后侧转动式设有旋转机构(2),旋转机构(2)顶部设有摇臂机构(3)。

2.按照权利要求1所述的一种坐姿前推健身器材,其特征是:旋转机构(2)包括有旋转底座(21)和第一转杆(22),支架(1)后侧底部左右均设有旋转底座(21),支架(1)内开有插槽(23),旋转底座(21)上转动式设有第一转杆(22),第一转杆(22)穿过插槽(23),第一转杆(22)上部开有圆孔(24)。

3.按照权利要求2所述的一种坐姿前推健身器材,其特征是:摇臂机构(3)包括有第一摇臂(31)、第二摇臂(32)、把手(33)、伸缩杆(34)、第二转杆(35)和弹簧(38),第一转杆(22)上设有第二摇臂(32),第二摇臂(32)前侧设有第二转杆(35),第二摇臂(32)前侧上部开有第一滑动槽(37),第二转杆(35)前侧转动式设有第一摇臂(31),第一摇臂(31)后侧和第二摇臂(32)前侧均开有卡槽(36),第一摇臂(31)前侧滑动式设有伸缩杆(34),伸缩杆(34)后侧和第一摇臂(31)内前壁之间连接有弹簧(38),伸缩杆(34)上部前侧设有把手(33)。

4.按照权利要求3所述的一种坐姿前推健身器材,其特征是:还包括有靠背调节机构(4),支架(1)上后侧中部设有靠背调节机构(4),靠背调节机构(4)包括有靠背垫(41)、第一支撑杆(42)、六角螺母(43)、螺纹杆(44)和支撑柱(45),支架(1)上后侧中部设有支撑柱(45),支撑柱(45)后侧开有第二滑动槽(46),支撑柱(45)内通过六角螺母(43)和螺纹杆(44)滑动式设有第一支撑杆(42),第一支撑杆(42)顶部设有靠背垫(41)。

5.按照权利要求4所述的一种坐姿前推健身器材,其特征是:还包括有直角固定杆(5),第二摇臂(32)顶部前侧设有直角固定杆(5),直角固定杆(5)包括有阻挡块(51)和直角滑杆(52),第二摇臂(32)内的第一滑动槽(37)上滑动式设有直角滑杆(52),直角滑杆(52)顶端设有阻挡块(51)。

6.按照权利要求5所述的一种坐姿前推健身器材,其特征是:还包括有固定脚部机构(6),支架(1)上前侧设有固定脚部机构(6),固定脚部机构(6)包括有第二支撑杆(61)和固定架(62),支架(1)顶部前侧左右均设有固定架(62),固定架(62)上设有第二支撑杆(61)。
