专利号: 2020213160103
申请人: 蔡河强
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

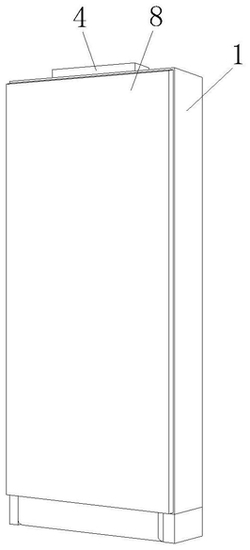

1.一种适用于建筑检测的面积测量装置,包括外壳(1),所述外壳(1)后端顶部安装有显示屏(2),且外壳(1)后端底部设置有控制按钮(3),所述外壳(1)顶部安装有探测头(4),且外壳(1)内顶部右侧设置有处理器(5),所述外壳(1)右侧顶部开设有充电口(6),且外壳(1)内底部安装有锂电池(7);

其特征在于:还包括防尘机构(8),所述防尘机构(8)设置于外壳(1)后端,所述防尘机构(8)由固定件(81)、转轴槽(82)、防护盖(83)、转轴(84)、转珠(85)和固定组件(86)组成,所述固定件(81)固定于外壳(1)底部左右两侧,且固定件(81)内侧开设有转轴槽(82),所述防护盖(83)前端面贴合于外壳(1)后端面,且防护盖(83)底部横向贯穿有转轴(84),所述转珠(85)嵌于转轴槽(82)内壁上下两端,所述固定组件(86)设置于外壳(1)内左侧顶部。

2.根据权利要求1所述的一种适用于建筑检测的面积测量装置,其特征在于:所述固定组件(86)由固定块(861)、限位弹簧(862)、限位块(863)、固定槽(864)、限位槽(865)、连接块(866)、控制块(867)、回弹元件(868)和传动元件(869)组成,所述固定块(861)固定于防护盖(83)前端顶部左右两侧,且固定块(861)内右侧固定有限位弹簧(862),所述限位块(863)嵌于固定块(861)内左侧,所述固定槽(864)开设于外壳(1)后端顶部左右两侧,且固定槽(864)左侧开设有限位槽(865),所述连接块(866)右侧贯穿外壳(1)左侧顶部与限位块(863)左侧相抵,且连接块(866)左侧与控制块(867)右侧固定连接,所述回弹元件(868)设置于连接块(866)后端,所述传动元件(869)设置于连接块(866)顶部右侧。

3.根据权利要求2所述的一种适用于建筑检测的面积测量装置,其特征在于:所述回弹元件(868)由回弹槽(8681)、回弹弹簧(8682)和回弹块(8683)组成,所述回弹槽(8681)开设于外壳(1)内左侧顶部,且回弹槽(8681)内右侧固定有回弹弹簧(8682),所述回弹块(8683)嵌于回弹槽(8681)内左侧。

4.根据权利要求2所述的一种适用于建筑检测的面积测量装置,其特征在于:所述传动元件(869)由传动槽(8691)、传动条(8692)、传动齿(8693)和齿轮(8694)组成,所述传动槽(8691)横向开设于外壳(1)内顶部,且传动槽(8691)上下两端均设置有传动条(8692),所述传动齿(8693)焊接于传动条(8692)内侧中部,所述齿轮(8694)安装于传动槽(8691)中部。

5.根据权利要求1所述的一种适用于建筑检测的面积测量装置,其特征在于:所述转轴(84)截面直径为1.5cm,且转轴(84)外壁左右两侧通过转珠(85)与转轴槽(82)内壁转动连接。

6.根据权利要求3所述的一种适用于建筑检测的面积测量装置,其特征在于:所述回弹块(8683)右侧与回弹弹簧(8682)左侧固定连接,且回弹块(8683)前端与连接块(866)后端中部固定连接。

7.根据权利要求2所述的一种适用于建筑检测的面积测量装置,其特征在于:所述限位弹簧(862)左侧与限位块(863)右侧中部固定连接,且限位弹簧(862)最大回弹力为10N。

8.根据权利要求4所述的一种适用于建筑检测的面积测量装置,其特征在于:所述齿轮(8694)通过转动轴安装于传动条(8692)内侧中部,且齿轮(8694)与传动齿(8693)相啮合。
