专利号: 2020213200721
申请人: 成都海棠果科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

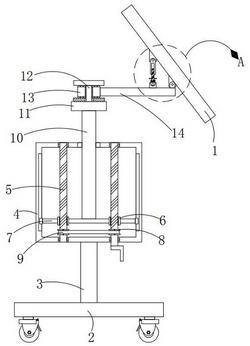

1.一种软件开发展示屏幕装置,其特征在于,包括:展示屏幕本体;

底板,所述底板设置在所述展示屏幕本体的下方;

支撑柱,所述支撑柱固定安装在所述底板的顶部;

安装箱,所述安装箱固定安装在所述支撑柱的顶端;

两个第一螺纹杆,两个所述第一螺纹杆均转动安装在所述安装箱内,且任意一个所述第一螺纹杆的底端延伸至所述安装箱外并固定安装有把手;

两个螺纹套管,两个所述螺纹套管分别螺纹安装在两个所述第一螺纹杆上;

滑板,所述滑板固定套设在两个所述螺纹套管上,且所述滑板的两侧外壁分别与所述安装箱的两侧内壁滑动连接;

两个皮带轮,两个所述皮带轮分别固定套设在两个所述第一螺纹杆上;

皮带,所述皮带套设在两个所述皮带轮上;

支撑杆,所述支撑杆固定安装在所述滑板上,且所述支撑杆的顶端延伸至所述安装箱的上方;

圆盘,所述圆盘固定安装在所述支撑杆的顶端;

圆轴,所述圆轴固定安装在所述圆盘的顶部;

转盘,所述转盘转动安装在所述圆轴上;

固定杆,所述固定杆固定安装在所述转盘的一侧外壁上;

第一安装块,所述第一安装块固定安装在所述固定杆上,且所述第一安装块与所述展示屏幕本体铰接连接;

第二安装块,所述第二安装块固定安装在所述固定杆上;

第一衔接杆,所述第一衔接杆铰接安装在所述第二安装块上;

第二螺纹杆,所述第二螺纹杆转动安装在所述第一衔接杆的顶端,且所述第二螺纹杆上固定安装有转把;

第二衔接杆,所述第二衔接杆铰接安装在所述展示屏幕本体上,所述第二螺纹杆与所述第二衔接杆螺纹连接。

2.根据权利要求1所述的软件开发展示屏幕装置,其特征在于,所述底板的底部固定安装四个呈矩形分布的万向轮。

3.根据权利要求1所述的软件开发展示屏幕装置,其特征在于,所述安装箱的顶部内壁和底部内壁分别开设有转动孔,所述第一螺纹杆上固定套设有两个第一轴承,两个所述第一轴承的外圈分别与两个所述转动孔的内壁固定连接。

4.根据权利要求1所述的软件开发展示屏幕装置,其特征在于,所述安装箱的两侧内壁上分别开设有两个滑动槽,所述滑板的两侧均固定安装有滑块,两个所述滑块分别与两个所述滑动槽的内壁滑动连接。

5.根据权利要求1所述的软件开发展示屏幕装置,其特征在于,所述安装箱的顶部开设有避让口,所述支撑杆贯穿所述避让口并与所述避让口的内壁活动连接。

6.根据权利要求1所述的软件开发展示屏幕装置,其特征在于,所述转盘的顶部和底部均镶嵌有多个滚珠,所述圆盘的顶部固定安装有橡胶垫,所述圆轴的顶端固定安装有限位块,多个所述滚珠分别与所述橡胶垫和所述限位块相接触。

7.根据权利要求1所述的软件开发展示屏幕装置,其特征在于,所述第一衔接杆的顶端开设有凹槽,所述第二螺纹杆的底端延伸至所述凹槽内并固定套设有第二轴承,所述第二轴承的外圈与所述凹槽的内壁固定连接。

8.根据权利要求1所述的软件开发展示屏幕装置,其特征在于,所述第二衔接杆的底端开设有螺纹槽,所述第二螺纹杆的顶端延伸至所述螺纹槽内并与所述螺纹槽的内壁螺纹连接。
