专利号: 2020213447029
申请人: 云奕智创航空科技(南通)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

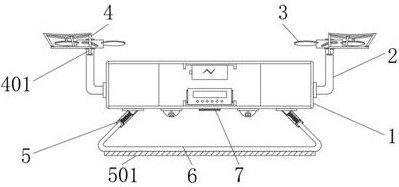

1.一种起落架具有缓冲功能的无人机飞行器,包括无人机主体(1)、第一固定杆(2)、螺旋桨(3)和缓冲结构(5),其特征在于:所述无人机主体(1)的两侧均固定连接有第一固定杆(2),所述第一固定杆(2)的顶端转动连接有螺旋桨(3),所述第一固定杆(2)一侧的顶端固定连接有防撞结构(4),所述无人机主体(1)底端的两侧均固定连接有缓冲结构(5),所述缓冲结构(5)包括弹性橡胶(501)、第二固定杆(502)、弹簧(503)和防撞海绵(504),所述弹性橡胶(501)的顶端与滑橇式起落架(6)的底端固定连接,所述无人机主体(1)的底端固定连接有第二固定杆(502),且第二固定杆(502)内部的顶端固定连接有弹簧(503),所述弹簧(503)的两端均固定连接有防撞海绵(504),且缓冲结构(5)的底端固定连接有滑橇式起落架(6),所述无人机主体(1)底端的中间位置处固定连接有警示机构(7)。

2.根据权利要求1所述的一种起落架具有缓冲功能的无人机飞行器,其特征在于:所述防撞结构(4)包括支撑杆(401)、固定环(402)、弹力杆(403)和防撞环(404),所述支撑杆(401)的底端与第一固定杆(2)的一端固定连接,所述支撑杆(401)的顶端固定连接有固定环(402),所述固定环(402)的顶端固定连接有弹力杆(403),所述弹力杆(403)的顶端固定连接有防撞环(404)。

3.根据权利要求2所述的一种起落架具有缓冲功能的无人机飞行器,其特征在于:所述固定环(402)在支撑杆(401)顶端呈等间距分布,所述固定环(402)的半径小于防撞环(404)的半径。

4.根据权利要求1所述的一种起落架具有缓冲功能的无人机飞行器,其特征在于:所述防撞海绵(504)的横截面积大于滑橇式起落架(6)的横截面积,所述弹簧(503)与防撞海绵(504)之间构成弹力连接。

5.根据权利要求1所述的一种起落架具有缓冲功能的无人机飞行器,其特征在于:所述警示机构(7)包括备用电池(701)、重力控制器(702)、蜂鸣器(703)和警示灯(704),所述备用电池(701)的顶端与无人机主体(1)内部的顶端固定连接,所述无人机主体(1)内部的底端固定连接有重力控制器(702),所述无人机主体(1)底端的中间位置处固定连接有蜂鸣器(703),所述无人机主体(1)底端的两侧固定连接有警示灯(704)。

6.根据权利要求5所述的一种起落架具有缓冲功能的无人机飞行器,其特征在于:所述备用电池(701)与重力控制器(702)处在同一垂直平面,所述蜂鸣器(703)与警示灯(704)处在同一水平面。
