专利号: 2020213513923
申请人: 周群姣
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

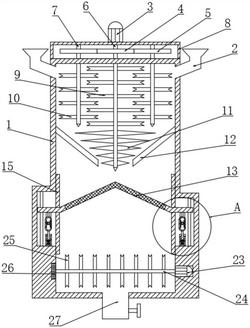

1.一种生物饲料加工用的原料粉碎设备,包括设备箱(1),其特征在于,所述设备箱(1)的两侧开设有进料口(2),所述设备箱(1)的顶部设置有第一电机(3),所述第一电机(3)连接有第一搅拌组件,所述第一搅拌组件包括第一搅拌叶(9)和第二搅拌叶(10),所述第一搅拌叶(9)和第二搅拌叶(10)交叉排布,所述第一搅拌组件下方设置有筛网振动组件,所述筛网振动组件包括筛网(13),所述筛网(13)的两端固定连接有筛网连接板(14),所述筛网连接板(14)滑动连接于第一滑杆(16)上,所述筛网(13)的下方设置有第二搅拌组件,所述第二搅拌组件包括第四搅拌叶(25),所述设备箱(1)的底部固定连接有出料仓(27),所述出料仓(27)上设置有阀门。

2.根据权利要求1所述的生物饲料加工用的原料粉碎设备,其特征在于,所述第一电机(3)的输出轴固定连接有第一转轴(6),所述第一转轴(6)上固定连接有主齿轮(4),所述主齿轮(4)转动连接有副齿轮(5),所述主齿轮(4)与副齿轮(5)相啮合,所述副齿轮(5)固定连接于第二转轴(7)上,所述第二转轴(7)转动连接于齿轮箱(8)的内部,所述齿轮箱(8)固定连接于设备箱(1)的顶部,所述第一电机(3)固定连接于齿轮箱(8)上。

3.根据权利要求2所述的生物饲料加工用的原料粉碎设备,其特征在于,所述第一转轴(6)延伸进设备箱(1)的内部处固定连接有第一搅拌叶(9),所述第二转轴(7)延伸进设备箱(1)的内部处固定连接有第二搅拌叶(10),所述第一搅拌叶(9)的下方设置有第三搅拌叶(11),所述第三搅拌叶(11)固定连接于第一转轴(6)上,所述第三搅拌叶(11)的侧边设置有导流板(12),所述导流板(12)分别固定连接于设备箱(1)的内部两侧。

4.根据权利要求1所述的生物饲料加工用的原料粉碎设备,其特征在于,所述筛网连接板(14)上固定连接有挡料板(15),所述挡料板(15)分别滑动连接于设备箱(1)的内部两侧,所述第一滑杆(16)固定连接于设备箱(1)的内部,所述筛网连接板(14)的下方通过连接架(17)固定连接有腰型连接块(18),所述腰型连接块(18)内转动连接有不完全齿轮(19),所述不完全齿轮(19)与腰型连接块(18)内的齿牙相啮合。

5.根据权利要求4所述的生物饲料加工用的原料粉碎设备,其特征在于,所述不完全齿轮(19)的中心固定连接有第三电机(28)的输出轴,所述第三电机(28)通过安装板固定连接于设备箱(1)的外侧,所述腰型连接块(18)的下方固定连接有第二滑杆(20),所述第二滑杆(20)滑动连接于套筒(21)内,所述第二滑杆(20)的底部固定连接有弹簧(22),所述套筒(21)固定连接于设备箱(1)的内部。

6.根据权利要求5所述的生物饲料加工用的原料粉碎设备,其特征在于,所述第四搅拌叶(25)固定连接于第三转轴(24)上,所述第三转轴(24)的一端固定连接有第二电机(23)的输出轴,所述第二电机(23)固定连接于设备箱(1)的内部,所述第三转轴(24)的另一端转动连接有轴承(26),所述轴承(26)固定连接于设备箱(1)的内部。
