专利号: 2020213588192
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

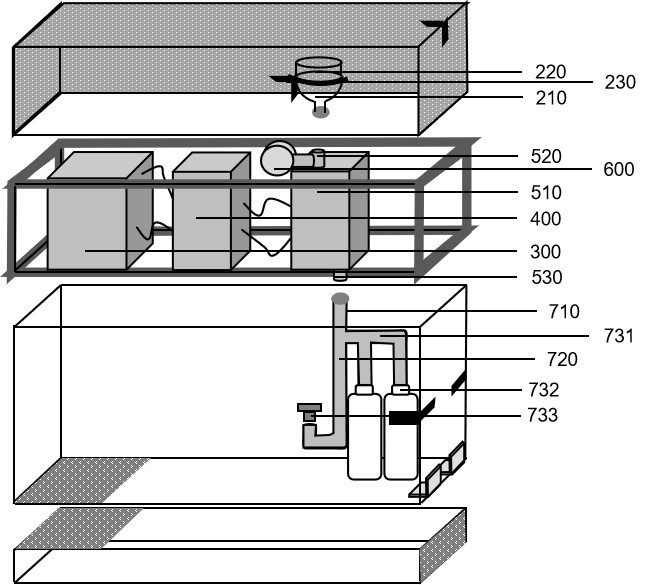

1.一种用于水下过滤的采样装置,其特征在于:由1个箱体、1套玻璃砂芯过滤装置、1个可充电锂电池、1个无线遥控电源控制器、1个小型循环水泵、1个远程液体涡轮流量计和1个四通分流管组成,所述箱体由9个不同结构的壁面组成四个功能区,分别用于进水过滤、设备安装、过滤水体采样和排水隔断,所述玻璃砂芯过滤装置安装于第一部分;所述可充电锂电池、无线遥控电源控制器、小型循环水泵和远程液体涡轮流量计安装于第二部分;所述四通分流管安装于第三部分。

2.根据权利要求1所述的一种用于水下过滤的采样装置,其特征是:所述箱体由9个不同结构的壁面组成,所有壁面均喷涂聚乙烯涂层,防止壁面材质影响水体性质,所述箱体顶部壁面为穿孔金属板,所述箱体后侧上部壁面为穿孔金属板,所述箱体后侧下部壁面为普通金属板,所述箱体底部壁面为普通金属板,所述箱体前侧上部壁面为穿孔金属板,所述箱体前侧下部壁面为普通金属板,所述箱体左侧上部壁面为穿孔金属板,所述箱体左侧下部壁面为普通金属板,所述箱体右侧上部壁面为穿孔金属板,所述箱体右侧中部壁面为普通金属板,所述箱体右侧下部壁面为有十字裂口的橡胶壁面;所述箱体内部第1个和第2个隔断壁面均为有一个圆孔的普通金属板,所有接缝均安装防水胶条,形成防水结构,第3个隔断壁面一部分为普通金属板结构,另一部分为有十字裂口的橡胶壁面,第3个隔断壁面普通金属板结构一侧安装有金属合页,使所述箱体右侧中上部壁面可以开合。

3.根据权利要求1所述的一种用于水下过滤的采样装置,其特征是:所述玻璃砂芯过滤装置安装于所述箱体内部第一部分,由滤芯和滤杯组成,二者可通过固定夹紧密固定,用于安装滤膜,滤芯底部通过橡胶软管与所述循环水泵进水口连接。

4.根据权利要求1所述的一种用于水下过滤的采样装置,其特征是:所述四通分流管安装于所述箱体内第三部分,分流管包括1个进水口,1个排水段,2个采样口,进水口通过橡胶软管与所述循环水泵的出水口连接,排水口与进水口为直通结构,并且低于采样口,呈U型结构,排水口带有一可拆卸的亚克力堵头,采样口为排水口直通管道的分支,两个出口分别密封固定有有中心孔的聚乙烯螺旋盖,用于安装水体采样瓶。
