专利号: 2020213661516
申请人: 蔡沧龙
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

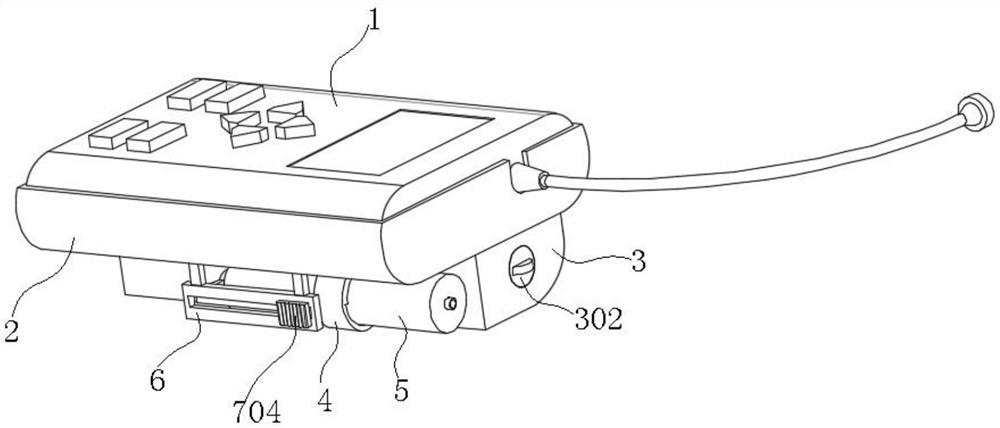

1.一种便于耦合剂加注的超声波测厚仪,包括超声波测厚仪(1),其特征在于:所述超声波测厚仪(1)背面套设有夹持套(2);所述夹持套(2)远离超声波测厚仪(1)表面一侧设有储液箱(3);所述储液箱(3)一侧固定有螺纹套环(4);所述储液箱(3)通过螺纹套环(4)螺纹连接有注射筒(5);所述夹持套(2)表面且位于储液箱(3)一侧设有导架(6);所述导架(6)周侧面滑动配合有与注射筒(5)相配合的推架(7);

所述注射筒(5)端部设有第一单向进液阀(501);所述注射筒(5)靠近第一单向进液阀(501)一端周侧面设有第二单向进液阀(502);所述第二单向进液阀(502)出液端与储液箱(3)相互连通。

2.根据权利要求1所述的一种便于耦合剂加注的超声波测厚仪,其特征在于,所述第一单向进液阀(501)进液端位于注射筒(5)外侧,所述第二单向进液阀(502)进液端位于注射筒(5)内部。

3.根据权利要求2所述的一种便于耦合剂加注的超声波测厚仪,其特征在于,所述储液箱(3)一侧设有与第二单向进液阀(502)相互连通的进液口(301);所述储液箱(3)一端螺纹连接有密封盖(302)。

4.根据权利要求1所述的一种便于耦合剂加注的超声波测厚仪,其特征在于,所述注射筒(5)周侧面开有与螺纹套环(4)相配合的外螺纹(503)。

5.根据权利要求1所述的一种便于耦合剂加注的超声波测厚仪,其特征在于,所述推架(7)包括推杆(701);所述推杆(701)端部且位于注射筒(5)内部设有橡胶塞头(702);所述推杆(701)远离橡胶塞头(702)一端侧面且位于注射筒(5)外部固定有连接臂(703);所述连接臂(703) 端部周侧面与导架(6)滑动配合;所述连接臂(703)远离推杆(701)一端设有移动推块(704)。

6.根据权利要求1所述的一种便于耦合剂加注的超声波测厚仪,其特征在于,所述夹持套(2)的横截面为“U”形结构;所述夹持套(2)端部开有卡槽(201);所述卡槽(201)与超声波测厚仪(1)的探头连接端相互卡接。
