专利号: 2020214084709
申请人: 天津月恒科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

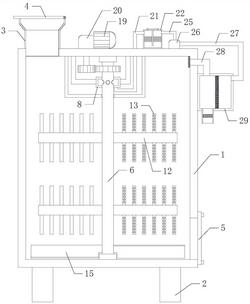

1.一种用于土壤检测的干燥箱,其特征在于,包括处理仓(1)、两组支腿(2)、进料斗(3)、盖板(4)、出料板(5)、空心轴(6)、两组固定座(7)、连接仓(8)、两组固定架(9)和两组搅拌板(15),处理仓(1)内部设置有处理腔,处理仓(1)底端与两组支腿(2)顶端连接,处理仓(1)顶端左侧连通设置有进料口,进料斗(3)安装在进料口处,盖板(4)可转动安装在进料斗(3)顶端,处理仓(1)右端下侧连通设置出料口,出料板(5)盖装在出料口处,空心轴(6)通过两组固定座(7)可转动安装在处理腔内壁,处理仓(1)上设置有动力装置,动力装置与空心轴(6)上侧连接,连接仓(8)通过两组固定架(9)固定在处理腔顶端,并且连接仓(8)与空心轴(6)可转动连接,连接仓(8)内部设置有导气腔(10),处理仓(1)右端连通设置有干燥装置,处理仓(1)顶端连通设置供气装置,供气装置与干燥装置连通,并且供气装置与连接仓(8)连通,有空心轴(6)上侧连通设置有多组导气孔(11),并且多组导气孔(11)均与导气腔(10)相通,空心轴(6)上连通设置有四组第一分气管(12),四组第一分气管(12)均匀连通设置有多组第二分气管(13),多组第二分气管(13)上均匀连通设置有多组散气孔(14),两组搅拌板(15)安装在空心轴(6)下侧,并且两组搅拌板(15)底端与处理腔底端接触。

2.如权利要求1所述的一种用于土壤检测的干燥箱,其特征在于,动力装置包括第一齿轮(16)、第二齿轮(17)、转轴(18)、电机(19)和减速器(20),第一齿轮(16)安装在空心轴(6)上侧,第二齿轮(17)安装在转轴(18)底端,电机(19)和减速器(20)均安装在处理仓(1)顶端,并且电机(19)输出端与减速器(20)输入端连接,转轴(18)顶端穿过处理仓(1)顶端与减速器(20)输出端连接。

3.如权利要求2所述的一种用于土壤检测的干燥箱,其特征在于,供气装置包括第一导气管(21)、加热仓(22)、隔板(23)、多组加热管(24)、第二导气管(25)、气泵(26)、第三导气管(27)和第四导气管(28),第一导气管(21)输出端穿过处理仓(1)顶端与连接仓(8)连通,第一导气管(21)输入端与加热仓(22)连通,加热仓(22)安装在处理仓(1)顶端,加热仓(22)内部设置有加热腔,隔板(23)竖向安装在加热腔内,多组加热管(24)安装在加热腔内壁和隔板(23)上,第二导气管(25)输出端穿过加热仓(22)右端与加热腔相通,第二导气管(25)输入端与气泵(26)输出端连接,气泵(26)安装在处理仓(1)顶端,气泵(26)输入端与第三导气管(27)输出端连接,第三导气管(27)输入端与干燥装置连通,第四导气管(28)输入端穿过处理仓(1)右端上侧与处理腔相通,第四导气管(28)输出端与干燥装置连通。

4.如权利要求3所述的一种用于土壤检测的干燥箱,其特征在于,干燥装置包括干燥仓(29)和吸附板(30),干燥仓(29)安装在处理仓(1)右端上侧,干燥仓(29)内部设置有干燥腔,第四导气管(28)输出端穿过干燥仓(29)顶端与干燥腔相通,第三导气管(27)输入端穿过干燥仓(29)右端与干燥腔相通,吸附板(30)竖向安装在干燥腔内。

5.如权利要求4所述的一种用于土壤检测的干燥箱,其特征在于,还包括导气筒(31)和过滤网(32),干燥仓(29)底端连通设置有开口,导气筒(31)安装在开口处,过滤网(32)安装在导气筒(31)内壁。

6.如权利要求5所述的一种用于土壤检测的干燥箱,其特征在于,还包括防护网(33),防护网(33)安装在第四导气管(28)输入端,并且防护网(33)与处理腔内壁连接。

7.如权利要求6所述的一种用于土壤检测的干燥箱,其特征在于,还包括护罩(34),护罩(34)安装在处理腔顶端,空心轴(6)与护罩(34)可转动连接,护罩(34)内包括固定座(7)、连接仓(8)、两组固定架(9)、导气腔(10)、多组导气孔(11)、第一齿轮(16)、第二齿轮(17)和转轴(18)。

8.如权利要求7所述的一种用于土壤检测的干燥箱,其特征在于,还包括维修板(35),加热仓(22)顶端连通设置有开口,维修板(35)盖装在开口处。
