专利号: 2020214185447
申请人: 中祜铝业科技(江苏)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

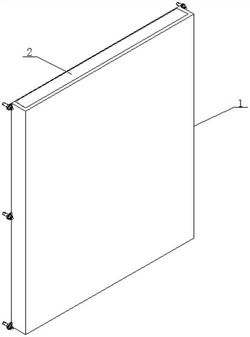

1.一种仿木纹铝板幕墙结构,包括铝板幕墙板本体(1),其特征在于:所述铝板幕墙板本体(1)的顶面上竖直贯穿有填充槽(11),且铝板幕墙板本体(1)的后端面上沿竖直方向均匀水平焊接有加强筋(12),所述铝板幕墙板本体(1)的侧端面上垂直焊接有安装孔板(13),且铝板幕墙板本体(1)上的安装孔板(13)通过固定结构(14)固定在墙体上,所述铝板幕墙板本体(1)的填充槽(11)中竖直插接有填充结构(2),且填充结构(2)包括填充壳(21)和分隔插板(22),所述填充壳(21)竖直插接在铝板幕墙板本体(1)的填充槽(11)中,且填充壳(21)的前端面贯穿设置。

2.根据权利要求1所述的一种仿木纹铝板幕墙结构,其特征在于:所述固定结构(14)包括固定螺杆(141)和膨胀螺套(142),所述固定螺杆(141)贯穿插接在铝板幕墙板本体(1)上的安装孔板(13)中,且固定螺杆(141)的后端螺纹安装有膨胀螺套(142)。

3.根据权利要求2所述的一种仿木纹铝板幕墙结构,其特征在于:所述固定螺杆(141)的前端螺纹安装有锁紧螺母(15)。

4.根据权利要求3所述的一种仿木纹铝板幕墙结构,其特征在于:所述填充壳(21)的侧端面中部竖直贯穿插接有分隔插板(22)。

5.根据权利要求4所述的一种仿木纹铝板幕墙结构,其特征在于:所述填充壳(21)的内部分隔插板(22)的两侧分别填充有第一填充块(23)和第二填充块(24)。

6.根据权利要求5所述的一种仿木纹铝板幕墙结构,其特征在于:所述铝板幕墙板本体(1)的安装墙体上开设有安装孔,且铝板幕墙板本体(1)上的膨胀螺套(142)插接在安装墙体的安装孔中。
