专利号: 2020214492873
申请人: 徐州工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

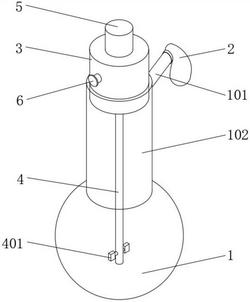

1.一种新型化学实验瓶,包括实验瓶本体(1)和实验瓶塞(3),其特征在于:所述实验瓶本体(1)为内部开设有空腔的球状结构,且实验瓶本体(1)的顶部设置有中空的瓶颈(102),所述瓶颈(102)外缘面远离实验瓶本体(1)的一端设置有与瓶颈(102)连通的泄压支管(101),且泄压支管(101)远离瓶颈(102)的一端套设有通过卡箍与泄压支管(101)固定的泄压气囊(2);

所述实验瓶塞(3)塞于瓶颈(102)远离实验瓶本体(1)的一端,且实验瓶塞(3)内设置有移动顶柱(5),所述移动顶柱(5)的底部设置有延伸入实验瓶本体(1)内的搅拌杆(4),且搅拌杆(4)的两侧通过连接柱对称设置有两组搅拌桨叶(401),所述实验瓶塞(3)的一侧设置有与移动顶柱(5)配合的拉动定位柱(6)。

2.根据权利要求1所述的一种新型化学实验瓶,其特征在于:所述实验瓶塞(3)内开设有与拉动定位柱(6)滑动配合的第一滑槽(301),且拉动定位柱(6)延伸入第一滑槽(301)一端的外缘面构造有第二滑动环(602),所述拉动定位柱(6)延伸入实验瓶塞(3)内的一端构造有定位板(601),且移动顶柱(5)配合定位板(601)自上而下依次开设有定位槽(501)和第一滑动环(502)。

3.根据权利要求2所述的一种新型化学实验瓶,其特征在于:所述第一滑槽(301)的开口处配合第二滑动环(602)构造有限位环,且第一滑槽(301)内设置有第二复位弹簧(603),所述第二复位弹簧(603)的一端抵接于第二滑动环(602),且第二复位弹簧(603)的另一端抵接于限位环。

4.根据权利要求1所述的一种新型化学实验瓶,其特征在于:所述实验瓶塞(3)内开设有与移动顶柱(5)配合的第二滑槽(302),且实验瓶塞(3)的底部开设有供搅拌杆(4)穿过的连通孔,设置于所述第二滑槽(302)内的搅拌杆(4)的外缘面设置有移动盘(503),且移动盘(503)的中心嵌合固定有与搅拌杆(4)转动配合的轴承,所述第二滑槽(302)内设置有第一复位弹簧(504),且第一复位弹簧(504)的两端分别抵接第二滑槽(302)和移动盘(503)。

5.根据权利要求1所述的一种新型化学实验瓶,其特征在于:延伸入所述实验瓶塞(3)内的移动顶柱(5)外缘面的两侧对称构造有两组延伸滑动块(505),且实验瓶塞(3)内开设有两组与延伸滑动块(505)滑动配合的第三滑槽(303)。
