专利号: 202021461383X
申请人: 潍坊贝金机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

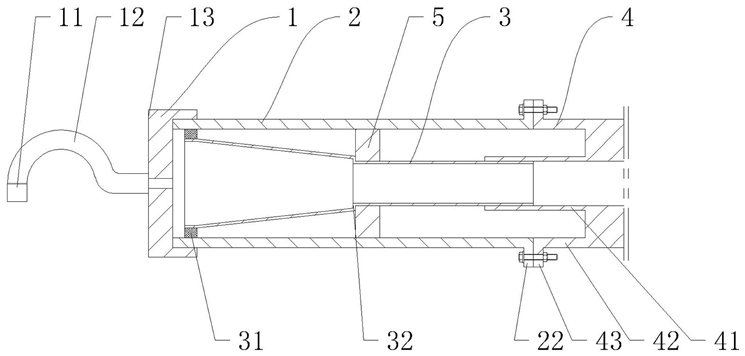

1.烟尘采样器过滤装置,包括采样头和吸气管,其特征在于:还包括外套筒和内套筒,内套筒位于外套筒内部,内套筒靠近采样头一端通过密封圈与外套筒间隙配合,内套筒另外一端与吸气管密封连接,内套筒可沿外套筒轴向往复移动,外套筒上设有限制内套筒使用位置的限位件,外套筒一端与采样头密封连接,外套筒另外一端与吸气管连接。

2.根据权利要求1所述的烟尘采样器过滤装置,其特征在于:限位件为外套筒内壁上设置的凸起,内套筒上设有横截面大于凸起内径的凸缘。

3.根据权利要求1所述的烟尘采样器过滤装置,其特征在于:限位件位于外套筒中部。

4.根据权利要求1所述的烟尘采样器过滤装置,其特征在于:密封圈为橡胶圈,密封圈与内套筒端部外周固定连接,外套筒为直管套筒。

5.根据权利要求1-4任一权利要求所述的烟尘采样器过滤装置,其特征在于:采样头包括采样嘴、采样弯管和采样连接帽,采样弯管一端与采样嘴固定连接或一体设置,采样弯管另外一端与采样连接帽固定连接或一体设置,采样连接帽内设有与外套筒相配合的凹槽,凹槽内设有第一内螺纹,外套筒外设有与第一内螺纹相配合的第二外螺纹。

6.根据权利要求1-4任一权利要求所述的烟尘采样器过滤装置,其特征在于:吸气管包括内连接套和外连接套,内连接套位于外连接套内,内连接套和外连接套固定连接,内连接套与内套管密封连接,外连接套与外套筒可拆卸固定连接。

7.根据权利要求6所述的烟尘采样器过滤装置,其特征在于:外连接套靠近外套筒的一端设有第一法兰盘,外套筒上设有相配合的第二法兰盘,第一法兰盘和第二法兰盘通过螺栓固定连接。

8.根据权利要求6所述的烟尘采样器过滤装置,其特征在于:内连接套与内套筒螺纹连接。

9.根据权利要求1-4任一权利要求所述的烟尘采样器过滤装置,其特征在于:内套筒的内径逐渐减小,内套筒靠近采样头一端的内径大于另外一端的内径。

10.根据权利要求1-4任一权利要求所述的烟尘采样器过滤装置,其特征在于:外套筒和内套筒之间设有间隙,间隙内设有保温件或者加热部件。
