专利号: 2020214624834
申请人: 盐城普鑫自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

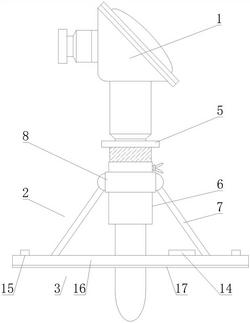

1.一种铠装式绝缘热电偶,其特征在于,包括绝缘电偶主体(1)、位置调节组件(2)和安装组件(3);绝缘电偶主体(1)通过位置调节组件(2)设置在安装组件(3)上;

位置调节组件(2)包括推动座(4)、安装板一(5)、限位套(6)、支撑杆(7)、连接座(8)、滑动件(9)、弹性支撑件(10)和紧固件;限位套(6)和安装板一(5)由上到下依次连接绝缘电偶主体(1)的外壁;限位套(6)内部设置有安装槽;安装槽上设置有朝上的环形槽口;连接座(8)设置在限位套(6)的外围;支撑杆(7)设置在连接座(8)的外围;上下移动的滑动件(9)设置在安装槽内部,滑动件(9)的一端伸出安装槽,且与连接座(8)连接;推动座(4)的上端连接安装板一(5),下端通过环形槽口伸入安装槽,且与滑动件(9)的上端接触;弹性支撑件(10)设置在滑动件(9)的下端;用于固定推动座(4)的紧固件设置在限位套(6)上;

安装组件(3)包括微型充气泵(14)、紧固钉(15)和安装板二(16);支撑杆(7)的下端连接安装板二(16);安装板二(16)上设置有第一安装孔和第二安装孔;供绝缘电偶主体(1)的检测端通过的第一安装孔孔壁上设置有气囊(13);微型充气泵(14)的出气端与气囊(13)的进气端连通;紧固钉(15)与第二安装孔配合。

2.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,推动座(4)为筒状结构。

3.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,安装板一(5)为环形结构。

4.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,连接座(8) 为筒状结构。

5.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,限位套(6)上设置有滑槽;滑槽与安装槽连通;滑动件(9)滑动连接滑槽的槽壁。

6.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,限位套(6)滑动连接绝缘电偶主体(1)的外壁。

7.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,弹性支撑件(10)的上端连接滑动件(9),下端连接安装槽的槽底。

8.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,限位套(6)、安装板一(5)均与绝缘电偶主体(1)为一体式结构。

9.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,紧固件包括螺纹杆(11)和旋紧头(12);限位套(6)上设置有与螺纹杆(11)匹配的两组第一螺纹通孔;两组第一螺纹通孔与安装槽连通;推动座(4)上设置有与螺纹杆(11)匹配的第二螺纹通孔;第二螺纹通孔位于两组第一螺纹通孔之间;工作状态下,螺纹杆(11)的一端螺纹连接第一螺纹通孔及第二螺纹通孔的孔壁;旋紧头(12)设置在螺纹杆(11)远离绝缘电偶主体(1)的一侧。

10.根据权利要求1所述的一种铠装式绝缘热电偶,其特征在于,安装板二(16)的底端设置有密封垫(17)。
