专利号: 2020214692193
申请人: 胡梦
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

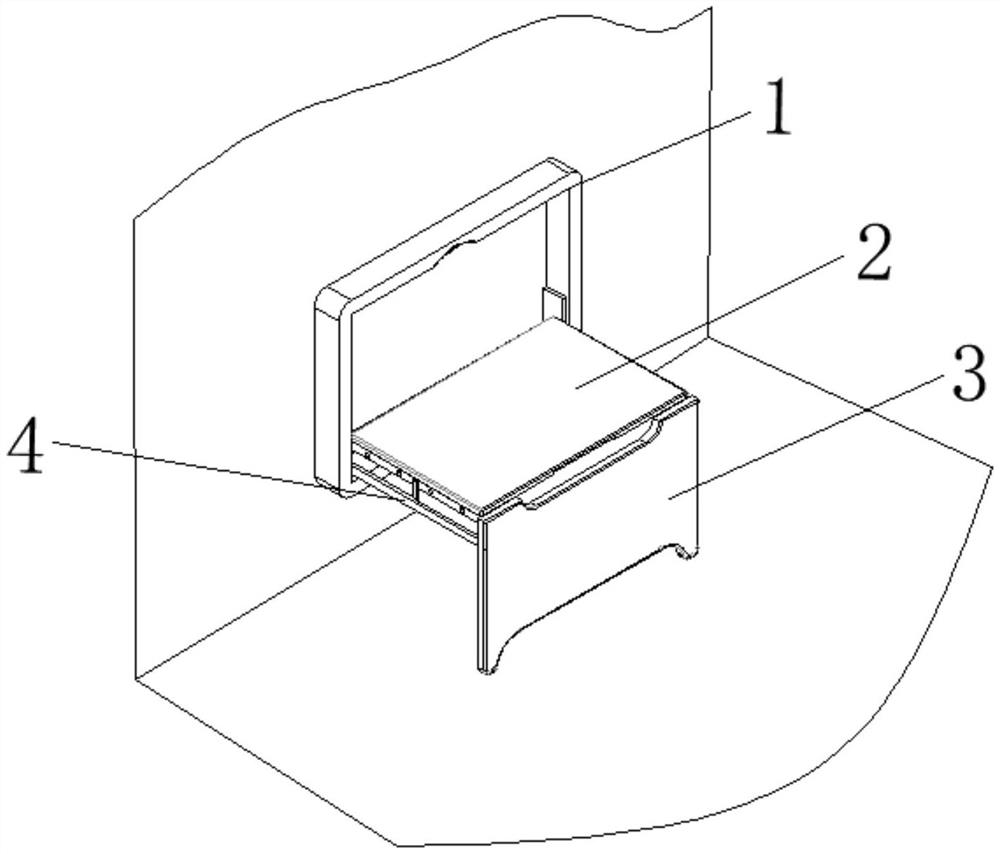

1.一种墙挂式隐形折叠凳子,包括框体(1)、座板(2)、凳腿(3)和连接架(4),其特征在于:所述连接架(4)的一端设置在框体(1)内壁,所述座板(2)设置在连接架(4)一侧,所述凳腿(3)的顶部连接在连接架(4)的另一端;

所述框体(1)包括第一弧形槽(101)、连接块(102)和纽扣(103),所述第一弧形槽(101)开设在框体(1)的正面,连接块(102)固定在框体(1)内壁,所述连接块(102)的一侧开设有螺纹孔,所述纽扣(103)通过销钉活动连接在第一弧形槽(101)内;

所述座板(2)包括坐垫(201)、第二弧形槽(202)和螺纹孔(203),所述坐垫(201)固定在座板(2)的一侧面,所述第二弧形槽(202)开设在座板(2)的另一侧面,所述螺纹孔(203)呈线性阵列形式排布在座板(2)的两侧,所述第二弧形槽(202)通过纽扣(103)与第一弧形槽(101)活动连接;

所述凳腿(3)包括凳腿垫(301)和槽孔(302),所述凳腿垫(301)固定在凳腿(3)的底部,所述槽孔(302)开设在凳腿(3)的两侧,所述凳腿(3)的顶部开设有凹槽;

所述连接架(4)包括连接架第一长条(401)、连接架第二长条(402)、连接架连接片(403)、通孔(404)和空心销钉(405),所述连接架第一长条(401)与连接架第二长条(402)之间通过连接架连接片(403)和空心销钉(405)的配合活动连接,所述连接架第一长条(401)和连接架第二长条(402)分别设置在连接架连接片(403)的两侧面,所述连接架连接片(403)的一端与连接架第一长条(401)通过空心销钉(405)衔接,所述连接架连接片(403)的另一端与连接架第二长条(402)亦通过空心销钉(405)衔接,所述通孔(404)呈线性阵列形式排布在连接架第一长条(401)的一侧;

所述连接架(4)的一端通过空心销钉(405)和螺钉配合与连接块(102) 活动连接,所述座板(2)的一侧通过通孔(404)和螺纹孔(203)配合与连接架(4)螺纹连接,所述凳腿(3)通过槽孔(302)和空心销钉(405)配合与连接架(4)活动连接。

2.根据权利要求1所述的一种墙挂式隐形折叠凳子,其特征在于:所述连接架(4)的数量为两个,且两个连接架(4)对称设置在座板(2)两侧。

3.根据权利要求1所述的一种墙挂式隐形折叠凳子,其特征在于:所述座板(2)两侧的螺纹孔(203)的数量最少为八个,且螺纹孔(203)对称排列在座板(2)的两侧。

4.根据权利要求1所述的一种墙挂式隐形折叠凳子,其特征在于:所述凳腿垫(301)的数量为两个。

5.根据权利要求1所述的一种墙挂式隐形折叠凳子,其特征在于:所述凳腿垫(301)为橡胶垫。

6.根据权利要求1所述的一种墙挂式隐形折叠凳子,其特征在于:所述坐垫(201)为亚麻坐垫。

7.根据权利要求1所述的一种墙挂式隐形折叠凳子,其特征在于:所述连接架连接片(403)的数量为六个。

8.根据权利要求1所述的一种墙挂式隐形折叠凳子,其特征在于:所述凳腿(3)由钣金材料制成。

9.根据权利要求8所述的一种墙挂式隐形折叠凳子,其特征在于:所述钣金材料为镁合金材料。
