专利号: 2020214994210
申请人: 吴康华
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

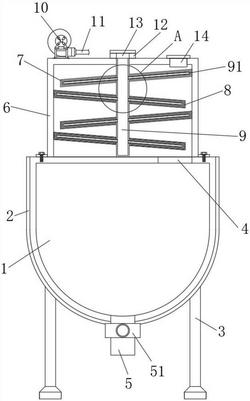

1.一种色母粒生产用储存装置,包括存储罐(1),其特征在于:所述存储罐(1)底部且靠近左右两侧的位置处均固定连接有支撑脚(3),所述存储罐(1)底部的中央固定连接有出料管(5),所述出料管(5)的表面安装有手动阀(51),所述存储罐(1)顶部的中央固定连接有进料箱(6),所述进料箱(6)内壁的右侧固定连接有两个第一进料板(7),所述进料箱(6)内壁的左侧固定连接有两个第二进料板(8),所述第一进料板(7)和第二进料板(8)之间为交错设置,所述进料箱(6)内壁顶部的中央固定连接有通风管(9),所述通风管(9)的底部依次贯穿第一进料板(7)和第二进料板(8),所述第一进料板(7)和第二进料板(8)的内部均为空心结构,所述第一进料板(7)和第二进料板(8)的表面均开设有网孔,所述通风管(9)表面且与第一进料板(7)和第二进料板(8)内部对应的位置处均固定连接有布风管(91),所述布风管(91)的表面均匀开设有通风孔(92),所述存储罐(1)顶部且靠近左侧的位置处安装有热风机(10),所述热风机(10)的出风口处固定连接有波纹管(11),所述通风管(9)的顶部固定连接有管接件(12),所述管接件(12)固定连接于进料箱(6)顶部的中央,所述存储罐(1)顶部且靠近右侧的位置处开设有第一进料口(4),所述进料箱(6)顶部且靠近右侧的中央位置处开设有第二进料口。

2.根据权利要求1所述的一种色母粒生产用储存装置,其特征在于:所述第一进料板(7)朝存储罐(1)左侧的底部倾斜,所述第二进料板(8)朝进料箱(6)右侧的底部倾斜。

3.根据权利要求1所述的一种色母粒生产用储存装置,其特征在于:所述第一进料板(7)的左侧与存储罐(1)内壁的左侧之间留有空隙,所述第二进料板(8)的右侧与存储罐(1)内壁的右侧之间留有空隙。

4.根据权利要求1所述的一种色母粒生产用储存装置,其特征在于:所述管接件(12)的顶部活动插接有密封塞(13),第二进料口的顶部活动插接有密封盖(14)。

5.根据权利要求1所述的一种色母粒生产用储存装置,其特征在于:所述存储罐(1)的底部为半球形结构,所述存储罐(1)的外壁固定套接有保温垫(2),所述保温垫(2)的形状结构与存储罐(1)的表面相贴合。

6.根据权利要求1所述的一种色母粒生产用储存装置,其特征在于:所述进料箱(6)左右两侧的底部均固定连接有连接板(61),所述连接板(61)通过螺栓与存储罐(1)相固定连接。
