专利号: 2020214997399
申请人: 泰州市佳博仪器科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

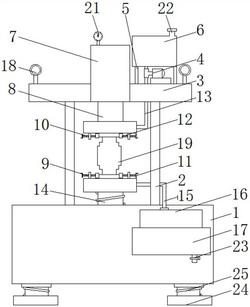

1.一种用于检测船舶阀门的压力测试装置,包括工作台(1),其特征在于:所述工作台(1)的上表面固定安装有支撑柱(2),所述支撑柱(2)的上方固定安装有横板(3),所述横板(3)的右侧上表面固定安装有水泵(4),所述横板(3)的上表面固定安装有支撑杆(5)且位于水泵(4)的左右两侧,所述水泵(4)的上方设有固定安装在支撑杆(5)上的水箱(6),所述横板(3)的中间处固定安装有液压缸(7),所述液压缸(7)的下端滑动套接有伸缩杆(8),所述伸缩杆(8)的下方固定安装有螺杆支撑架(9),所述螺杆支撑架(9)的内部活动连接有丝杆(10),所述丝杆(10)的一端固定连接有摇轮(11),所述丝杆(10)远离摇轮(11)的一端固定连接有夹具(12),所述伸缩杆(8)的内部固定连接有入水管(13),所述入水管(13)远离伸缩杆(8)的一端固定连接在水箱(6)的下端,所述工作台(1)的上表面固定安装有压缩杆(14),所述压缩杆(14)内部固定连接有出水管(15),所述工作台(1)的前端固定安装有承放槽(17),所述承放槽(17)的内部活动安装有收集箱(16),所述出水管(15)远离压缩杆(14)的一端固定连接在收集箱(16)的上端。

2.根据权利要求1所述的一种用于检测船舶阀门的压力测试装置,其特征在于:所述横板(3)的上方设有吊环(18),所述吊环(18)数量为四个。

3.根据权利要求1所述的一种用于检测船舶阀门的压力测试装置,其特征在于:所述伸缩杆(8)的下方设有活动安装在压缩杆(14)上方的阀门(19),所述的阀门(19)的上下两端均设有两组夹具(12),每组所述夹具(12)对称分布。

4.根据权利要求1所述的一种用于检测船舶阀门的压力测试装置,其特征在于:所述入水管(13)的下端延伸至阀门(19)上端内部,所述入水管(13)的下端外部套接有密封圈(20)。

5.根据权利要求1所述的一种用于检测船舶阀门的压力测试装置,其特征在于:所述出水管(15)的上端延伸至阀门(19)下端的内部,所述出水管(15)的上端外部套接有密封圈(20)。

6.根据权利要求1所述的一种用于检测船舶阀门的压力测试装置,其特征在于:所述液压缸(7)的上方设有压力表(21),所述水箱(6)的上方设有注水口(22),所述入水管(13)中间处连接水泵(4),所述收集箱(16)的下端设有排水阀(23)。

7.根据权利要求1所述的一种用于检测船舶阀门的压力测试装置,其特征在于:所述工作台(1)的下方固定安装有支撑腿(24),所述支撑腿(24)的中间处活动套接有减震弹簧(25)。
