专利号: 2020215173150
申请人: 鱼台全力碾米机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

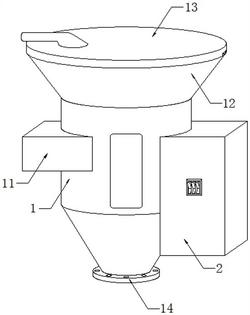

1.一种碾米机进料斗,包括进料斗本体(1),其特征在于,所述进料斗本体(1)一侧的中部固定安装有控制箱(2),所述控制箱(2)的内部设有调节组件(3),所述调节组件(3)包括第一电机(31)、第一转动辊(32)、第一锥形齿轮(33)和第二锥形齿轮(34),所述第一电机(31)固定安装在控制箱(2)内部的顶端,所述第一电机(31)的传动轴固定安装有第一转动辊(32),所述第一转动辊(32)的中部和底部分别固定安装有第一锥形齿轮(33)和第二锥形齿轮(34),所述进料斗本体(1)内壁的中部和内壁的底部分别转动连接有第二转动辊(5)和第三转动辊(8),所述第二转动辊(5)的一端穿过进料斗本体(1)与控制箱(2)内部设置的第三锥形齿轮(7)固定连接,所述第三转动辊(8)的一端穿过进料斗本体(1)与控制箱(2)内部设置的第四锥形齿轮(10)固定连接,所述第一锥形齿轮(33)和第三锥形齿轮(7)啮合连接,所述第二锥形齿轮(34)和第四锥形齿轮(10)啮合连接,所述第二转动辊(5)的表面和第三转动辊(8)的表面分别固定安装有若干个第一旋转叶(6)和第二旋转叶(9),所述进料斗本体(1)另一侧的顶部固定安装有操作箱(11)。

2.根据权利要求1所述的一种碾米机进料斗,其特征在于:所述操作箱(11)的内部设有粉碎组件(4),所述粉碎组件(4)包括第二电机(41)、第四转动辊(42)和粉碎辊(43),所述第二电机(41)固定安装在操作箱(11)的内部,所述第二电机(41)的传动轴固定安装有第四转动辊(42),所述第四转动辊(42)的一端穿过进料斗本体(1)与进料斗本体(1)一侧内壁的顶端转动连接,所述第四转动辊(42)的表面均固定安装有若干个粉碎辊(43)。

3.根据权利要求1所述的一种碾米机进料斗,其特征在于:所述进料斗本体(1)的顶端固定安装有锥形槽(12),所述锥形槽(12)顶端的一侧通过合页铰接有料斗盖(13)。

4.根据权利要求1所述的一种碾米机进料斗,其特征在于:所述进料斗本体(1)的底端固定安装有安装环(14),所述安装环(14)的表面均开设有若干个安装孔。

5.根据权利要求3所述的一种碾米机进料斗,其特征在于:所述进料斗本体(1)正面的中部开设有观察窗,所述料斗盖(13)顶端的一侧固定安装有把手。

6.根据权利要求2所述的一种碾米机进料斗,其特征在于:所述控制箱(2)正面的中部固定安装有开关面板,所述开关面板的表面分别固定安装有第一电机开关和第二电机开关,所述第一电机(31)和第二电机(41)分别通过第一电机开关和第二电机开关与电源电性连接。
