专利号: 2020215273801
申请人: 大连德瑞宝弹簧有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

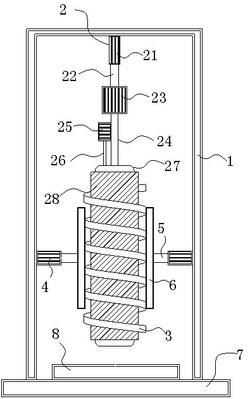

1.一种弹簧加工用抛光机,包括支撑架(1)和弹簧(3),其特征在于:还包括液压升降充气贴合旋转机构(2),所述支撑架(1)的内侧设置有弹簧(3),所述支撑架(1)和弹簧(3)均连接有液压升降充气贴合旋转机构(2);

所述液压升降充气贴合旋转机构(2)包括升降液压泵(21)、升降液压杆(22)、减速电机(23)、转杆(24)、抽送气泵(25)、导气管(26)、气囊(27)和弹性磨砂带(28);

所述升降液压泵(21)的内壁底部开口处活动连接有升降液压杆(22),所述升降液压杆(22)的底端固定安装有减速电机(23),所述减速电机(23)的底部中心通孔处通过输出轴固定连接有转杆(24),所述转杆(24)的侧部外表面底部位置固定安装有气囊(27),所述转杆(24)的一侧固定安装有抽送气泵(25),所述抽送气泵(25)的底部固定连接有导气管(26),所述导气管(26)的底端固定连通有气囊(27),所述气囊(27)的侧部外表面贴合连接有弹性磨砂带(28),所述弹性磨砂带(28)的侧部外表面和弹簧(3)的内侧活动连接。

2.根据权利要求1所述的一种弹簧加工用抛光机,其特征在于:所述升降液压泵(21)固定安装在支撑架(1)内侧的顶部位置。

3.根据权利要求2所述的一种弹簧加工用抛光机,其特征在于:所述支撑架(1)的内壁两侧固定安装有固定液压泵(4),两侧的所述固定液压泵(4)的一侧中心通孔处活动连接有固定液压杆(5)。

4.根据权利要求3所述的一种弹簧加工用抛光机,其特征在于:所述固定液压杆(5)的一端固定安装有弧形固定板(6),所述弧形固定板(6)的一侧和弹簧(3)的侧部外表面活动连接。

5.根据权利要求4所述的一种弹簧加工用抛光机,其特征在于:所述支撑架(1)固定安装在底座(7)的顶部。

6.根据权利要求5所述的一种弹簧加工用抛光机,其特征在于:所述底座(7)的顶部中心位置活动安装有铁屑装载框(8),所述铁屑装载框(8)设置在弹簧(3)的底部位置。
