专利号: 2020215382368
申请人: 合肥市匠心建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

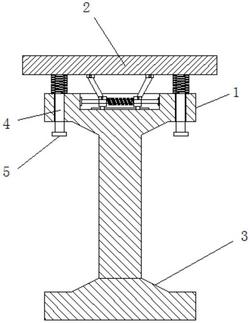

1.一种钢结构建筑用钢支架,包括固定在支撑座(3)上的T形钢支架(1),其特征在于,所述T形钢支架(1)的上方活动安装有型钢(2),所述型钢(2)的底部两侧均固定连接有竖直设置的缓冲连接杆(4),且缓冲连接杆(4)的底部活动贯穿至T形钢支架(1)的下侧并固定连接有限位端板(5),所述T形钢支架(1)与型钢(2)的底部之间固定连接有套设在缓冲连接杆(4)上的第一减震弹簧(6),位于缓冲连接杆(4)内侧的型钢(2)的底部转动连接有对称设置的转动连接杆(7),所述T形钢支架(1)的顶部中心处设置有凹槽(15),所述凹槽(15)内固定安装有水平设置的固定滑杆(10),固定滑杆(10)上滑动安装有对称设置的移动座(8),且转动连接杆(7)的底部与移动座(8)转动连接,两个移动座(8)相互靠近的一侧还固定连接有第二减震弹簧(9),且第二减震弹簧(9)套设在固定滑杆(10)上。

2.根据权利要求1所述的一种钢结构建筑用钢支架,其特征在于,两个所述的转动连接杆(7)整体呈“V”字形结构。

3.根据权利要求1所述的一种钢结构建筑用钢支架,其特征在于,所述移动座(8)上设置有滑动孔(11),且移动座(8)通过滑动孔(11)滑动套设在固定滑杆(10)上。

4.根据权利要求1所述的一种钢结构建筑用钢支架,其特征在于,所述凹槽(15)的底部内壁上固定设置有横向导轨(13),两个移动座(8)的底部均固定连接有横向滑块(12),且两个横向滑块(12)均滑动安装于横向导轨(13)上。

5.根据权利要求1所述的一种钢结构建筑用钢支架,其特征在于,所述固定滑杆(10)的两端均固定焊接有安装连接板(16),且安装连接板(16)与凹槽(15)的侧壁之间通过螺栓连接固定。

6.根据权利要求1所述的一种钢结构建筑用钢支架,其特征在于,位于凹槽(15)两侧的T形钢支架(1)上均设置有竖向孔(14),且缓冲连接杆(4)贯穿竖向孔(14)并与竖向孔(14)的内壁滑动连接。
