专利号: 2020215857579
申请人: 嘉兴美墅装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

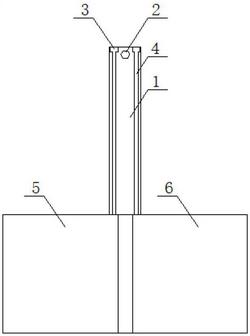

1.一种建筑集成墙面的连接结构,其特征在于:包括固定暗柱板(1),固定膨胀螺栓(2),连接进入凹槽(3),连接固定槽(4),第一集成墙面板(5),第二集成墙面板(6),连接固定杆(7)和辅助防护条(8),其中:所述固定暗柱板(1)通过固定膨胀螺栓(2)与墙面固定相连,其中固定膨胀螺栓(2)安有两个;所述固定暗柱板(1)一端上方设有连接进入凹槽(3),其中连接进入凹槽(3)与连接固定槽(4)相通;所述第一集成墙面板(5)的一侧与固定暗柱板(1)一侧相连,其中固定暗柱板(1)另一侧与第二集成墙面板(6)的一侧相连;所述第一集成墙面板(5)的下方两侧设有连接固定杆(7),其中第一集成墙面板(5)和第二集成墙面板(6)上设有辅助防护条(8)。

2.如权利要求1所述的建筑集成墙面的连接结构,其特征在于:所述固定膨胀螺栓(2)通过自身将固定暗柱板(1)上下两端固定在墙面,其中固定暗柱板(1)是采用合金铝制成的固定板,其中固定暗柱板(1)的厚度为3厘米带6厘米,且固定暗柱板(1)与墙面接触的一面设有防潮板。

3.如权利要求1所述的建筑集成墙面的连接结构,其特征在于:所述连接固定槽(4)设在固定暗柱板(1)端面两侧,其中连接固定槽(4)设有两个;所述进入凹槽(3)设置在连接固定槽(4)上端;两个所述连接固定槽(4)之间具有2厘米到5厘米的间距。

4.如权利要求1所述的建筑集成墙面的连接结构,其特征在于:所述第二集成墙面板(6)的自身结构与第一集成墙面板(5)相同,其中第一集成墙面板(5)和第二集成墙面板(6)通过自身上的连接固定杆(7)与连接固定槽(4)相连。

5.如权利要求1所述的建筑集成墙面的连接结构,其特征在于:所述连接固定杆(7)是采用一端为圆球形结构的安装杆,其中连接固定杆(7)一端的形状与连接固定槽(4)相同,其中连接固定杆(7)的一端安置在连接固定槽(4)内部。

6.如权利要求1所述的建筑集成墙面的连接结构,其特征在于:所述辅助防护条(8)是采用橡胶制成的‘工’字长条型结构,且辅助防护条(8)安置在第一集成墙面板(5)和第二集成墙面板(6)之间的中心位置;所述辅助防护条(8)中心的厚度为6厘米到8厘米。
