专利号: 2020215921819
申请人: 刘伟
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

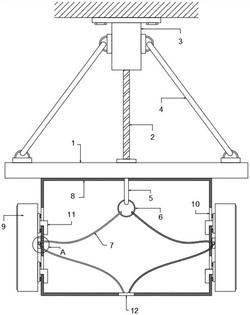

1.一种音响环形阵列吊挂件,包括吊板(1),其特征在于,所述吊板(1)底侧固定连接有环形吊架(8),所述环形吊架(8)通过连接机构连接有多个音响(9),多个所述音响(9)等间距环绕环形吊架(8)分布,每个所述音响(9)的一侧均固定连接有连接耳(13),所述吊板(1)底侧固定连接有固定杆(5),所述固定杆(5)底端固定连接有连接环(6),所述连接环(6)上固定连接有多个安全绳(7),所述环形吊架(8)上开设有多个与安全绳(7)相配合的第一穿绳孔(14)和第二穿绳孔(15),所述环形吊架(8)底侧开设有通孔(12),所述吊板(1)上固定连接有主吊绳(2),所述吊板(1)上设有分力机构。

2.根据权利要求1所述的一种音响环形阵列吊挂件,其特征在于,所述连接机构包括挂钩(11),所述挂钩(11)通过固定螺丝与音响(9)固定连接,所述环形吊架(8)上开设有多个与挂钩(11)相配合的挂孔(10)。

3.根据权利要求1所述的一种音响环形阵列吊挂件,其特征在于,所述分力机构包括连接套(3),所述连接套(3)通过穿墙螺栓固定在墙顶上,所述连接套(3)与主吊绳(2)固定连接,所述吊板(1)与连接套(3)之间对称固定连接有分力绳(4)。

4.根据权利要求1所述的一种音响环形阵列吊挂件,其特征在于,所述第一穿绳孔(14)与第二穿绳孔(15)数量相同,所述第一穿绳孔(14)与第二穿绳孔(15)一一对应设置。

5.根据权利要求1所述的一种音响环形阵列吊挂件,其特征在于,所述主吊绳(2)与分力绳(4)均为钢丝绳,所述固定杆(5)与安全绳(7)均为尼龙编织绳。
