专利号: 2020216060732
申请人: 埃恩精工无锡有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

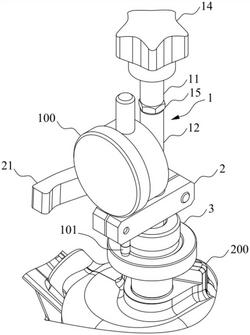

1.一种平面跳动测量装置,其特征在于,包括:支撑杆(1),所述支撑杆(1)下端设有第一螺柱,所述支撑杆(1)通过第一螺柱与发动机(200)的进油孔螺接;

紧固件(2),所述紧固件(2)用于将千分表(100)固定于所述支撑杆(1),所述千分表(100)的测头(101)能够沿所述支撑杆(1)的轴线方向伸缩;

测量件(3),所述测量件(3)套设于所述支撑杆(1),所述测量件(3)能够绕所述支撑杆(1)转动,且能够沿所述支撑杆(1)的轴线方向滑动;所述测量件(3)上设有相互平行且均垂直于所述支撑杆(1)的轴线方向的测量面(31)和固定面(32),所述测头(101)能够与所述测量面(31)抵接,所述固定面(32)上可拆卸地设有测量杆(321),所述测量杆(321)的一端能够与所述进油孔的端面抵接。

2.如权利要求1所述的平面跳动测量装置,其特征在于,所述固定面(32)为圆形,所述固定面(32)上设有至少一个安装孔,每个所述安装孔的中心线与固定面(32)的圆心之间的距离均不同,所述测量杆(321)与所述安装孔可拆卸地连接。

3.如权利要求2所述的平面跳动测量装置,其特征在于,所述安装孔为螺纹孔,所述测量杆(321)的一端设有第二螺柱,所述测量杆(321)与所述测量件(3)通过所述第二螺柱与所述螺纹孔螺接,所述测量杆(321)的另一端能够与所述进油孔的端面抵接。

4.如权利要求1所述的平面跳动测量装置,其特征在于,所述平面跳动测量装置还包括滚珠轴套(4),所述滚珠轴套(4)套设于所述支撑杆(1)与所述测量件(3)之间。

5.如权利要求4所述的平面跳动测量装置,其特征在于,所述支撑杆(1)上设有限位组件,所述限位组件用于限制所述滚珠轴套(4)的轴向移动。

6.如权利要求5所述的平面跳动测量装置,其特征在于,所述限位组件包括两个固定销(16)以及多个设置于所述支撑杆(1)且沿所述支撑杆(1)轴向方向间隔设置的销孔,两个所述固定销(16)选择性的插接于多个所述销孔中的两个,所述滚珠轴套(4)的两端通过两个所述固定销(16)进行限位。

7.如权利要求5所述的平面跳动测量装置,其特征在于,所述限位组件包括两个锁紧件和一个设置于所述支撑杆(1)且沿所述支撑杆(1)的轴向方向延伸的腰型孔,所述腰型孔的长度大于所述滚珠轴套(4)的长度,两个锁紧件均能够与所述腰型孔锁紧连接,所述滚珠轴套(4)的两端通过两个所述锁紧件进行限位。

8.如权利要求1所述的平面跳动测量装置,其特征在于,所述支撑杆(1)的顶端设有把手(14)。

9.如权利要求8所述的平面跳动测量装置,其特征在于,所述支撑杆(1)包括自上至下通过螺接方式连接的第一套筒(11)、第二套筒(12)与第三套筒(13),所述第一套筒(11)上端设有所述把手(14),所述第三套筒(13)下端设有能够与所述进油孔螺接的所述第一螺柱。

10.如权利要求1所述的平面跳动测量装置,其特征在于,所述紧固件(2)上设有第一开口孔与第二开口孔,所述第一开口孔用于将所述紧固件(2)固定于所述支撑杆(1),所述第二开口孔用于将所述千分表(100)固定于所述紧固件(2)。
