专利号: 2020216141782
申请人: 沈阳睿盈机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

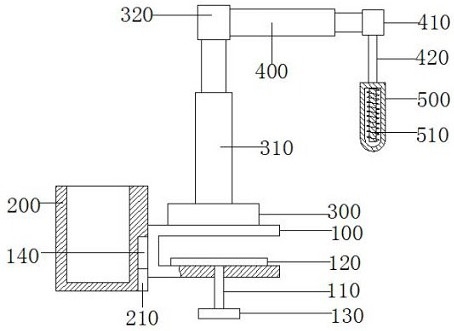

1.一种机床排屑机构,其特征在于,包括:夹持座(100)、收集箱(200)、电动转台(300)、横向调节杆(400)和电磁吸附块(500),所述夹持座(100)底部设置有多个螺纹杆(110),所述螺纹杆(110)顶部均设置有活动板(120),所述螺纹杆(110)底部均设置有手柄轮(130),所述夹持座(100)左侧壁设置有卡块(140),所述夹持座(100)左侧设置收集箱(200),所述收集箱(200)右侧壁设置有与卡块(140)配合的卡槽(210),所述夹持座(100)顶部设置电动转台(300),所述电动转台(300)顶部设置有升降调节杆(310),所述升降调节杆(310)顶部设置有第一连接块(320),所述第一连接块(320)右侧壁设置横向调节杆(400),所述横向调节杆(400)右端设置有第二连接块(410),所述第二连接块(410)底部设置有鹅颈杆(420),所述鹅颈杆(420)底部设置电磁吸附块(500),所述电磁吸附块(500)内腔设置有电磁线圈(510)。

2.根据权利要求1所述的一种机床排屑机构,其特征在于,所述夹持座(100)为右侧开口的凹字形结构,所述夹持座(100)的内侧顶部设置有防滑纹。

3.根据权利要求1所述的一种机床排屑机构,其特征在于,所述升降调节杆(310)和横向调节杆(400)均采用电动伸缩杆。

4.根据权利要求1所述的一种机床排屑机构,其特征在于,多个所述螺纹杆(110)在夹持座(100)底部均匀分布。

5.根据权利要求1所述的一种机床排屑机构,其特征在于,所述手柄轮(130)外部设置有防滑胶套,所述防滑胶套外部设置有防滑纹。
