专利号: 2020216256907
申请人: 江西合达科技实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

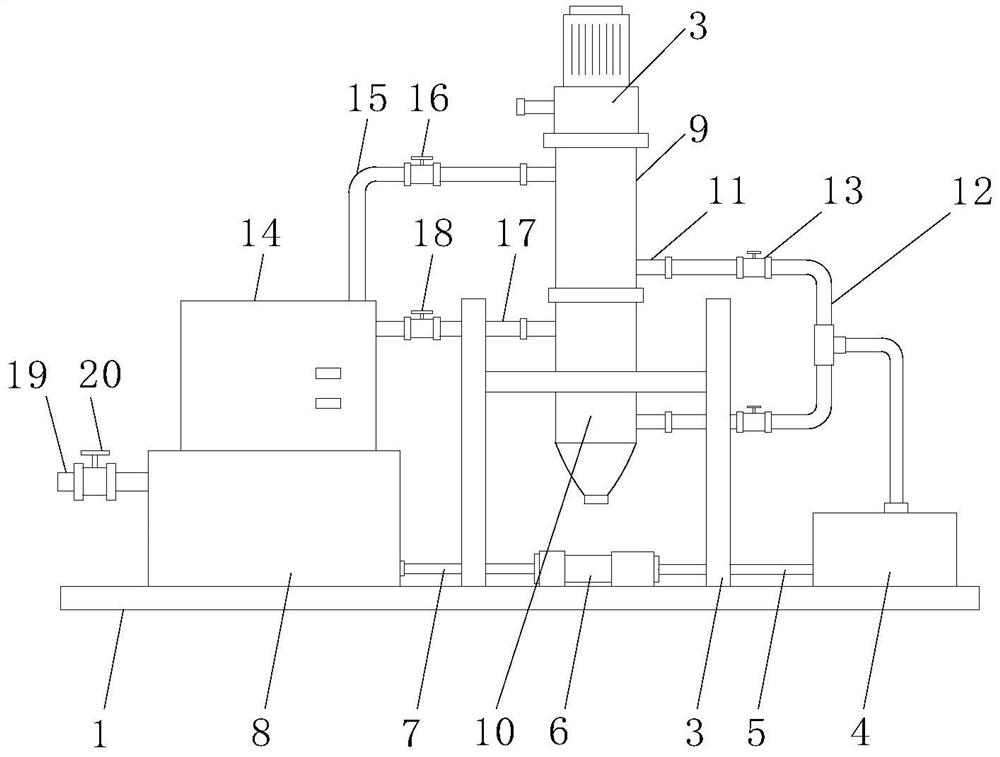

1.一种薄膜蒸发器加热装置,包括底座(1),其特征在于,所述底座(1)的上表面固定连接有支撑架(2),所述支撑架(2)的顶部固定连接有薄膜蒸发器(3),所述底座(1)的上表面固定连接有冷却箱(4),所述冷却箱(4)的一侧固定连接有出液管(5),所述出液管(5)的一端固定连接有增压泵(6),所述增压泵(6)的输出端固定连接有进液管(7),所述进液管(7)远离增压泵(6)的一端固定连接有水箱(8)。

2.根据权利要求1所述的一种薄膜蒸发器加热装置,其特征在于,所述薄膜蒸发器(3)的外表面设置有第一夹套(9)和第二夹套(10),所述第一夹套(9)和第二夹套(10)的一侧均固定连接有出水管(11)。

3.根据权利要求2所述的一种薄膜蒸发器加热装置,其特征在于,所述出水管(11)的数量为两个,两个所述出水管(11)的一端均固定连接有连接管(12),所述连接管(12)的外表面设置有控制阀(13),所述连接管(12)的一端与冷却箱(4)固定连接。

4.根据权利要求2所述的一种薄膜蒸发器加热装置,其特征在于,所述水箱(8)的顶部设置有蒸汽发生器(14),所述蒸汽发生器(14)的顶部固定连接有第一进气管(15),所述第一进气管(15)与第一夹套(9)固定连接,所述第一进气管(15)的外表面设置有第一气阀(16)。

5.根据权利要求4所述的一种薄膜蒸发器加热装置,其特征在于,所述蒸汽发生器(14)的一侧固定连接有第二进气管(17),所述第二进气管(17)与第二夹套(10)固定连接,所述第二进气管(17)的外表面设置有第二气阀(18)。

6.根据权利要求1所述的一种薄膜蒸发器加热装置,其特征在于,所述水箱(8)的一端固定连接有补水管(19),所述补水管(19)的外表面设置有水阀(20)。
