专利号: 2020216303518
申请人: 林连花
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

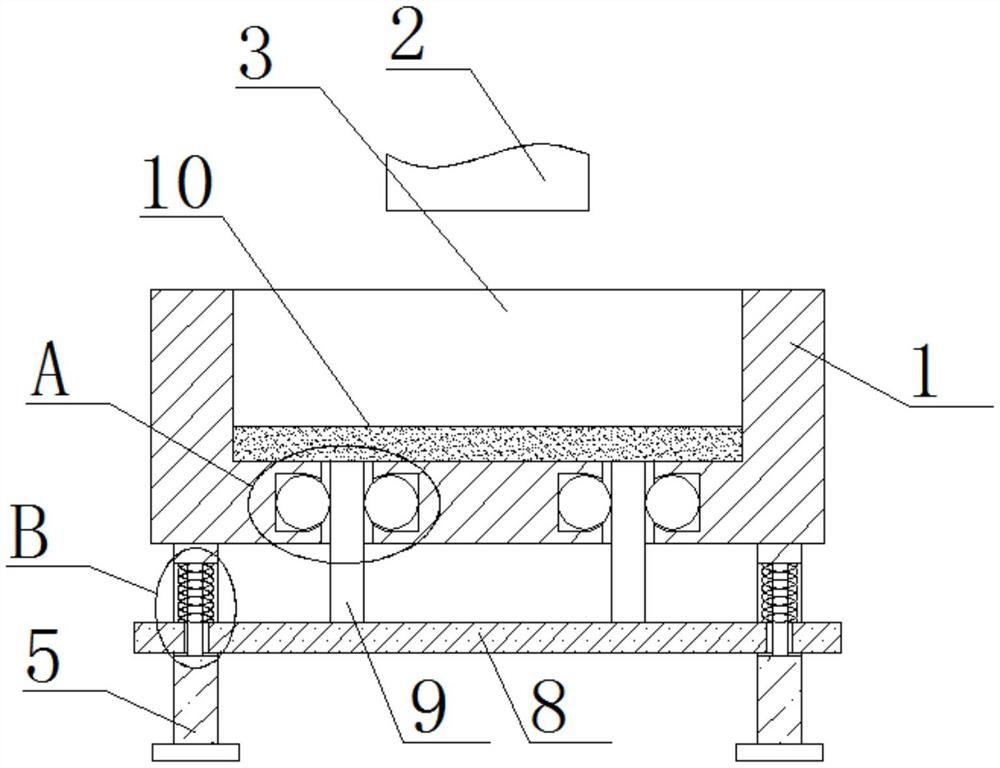

1.一种脱模快速的注塑用的注塑机,包括注塑台(1)和安装在注塑台(1)正上方的注塑机构(2),其特征在于,所述注塑台(1)的顶部开设有注塑槽(3),且注塑槽(3)的槽底对称开设有滑孔(4),所述注塑台(1)的底部对称固定连接有支撑板(5),所述支撑板(5)上对称开设有推孔(6),所述推孔(6)的顶部孔壁上固定连接有复位弹簧(7),两根所述复位弹簧(7)的下端共同固定连接有推杆(8),且推杆(8)与推孔(6)滑动连接,所述推杆(8)的两端均穿过对应推孔(6)的孔口并向外延伸,位于两块所述支撑板(5)之间推杆(8)的顶部杆壁上对称固定连接有与滑孔(4)相匹配的滑杆(9),两根所述滑杆(9)的上端依次穿过对应滑孔(4)的孔口并向上延伸,且共同固定连接有底板(10),所述底板(10)与注塑槽(3)的槽底相抵。

2.根据权利要求1所述的一种脱模快速的注塑用的注塑机,其特征在于,所述滑孔(4)的相对孔壁上对称开设有滚珠槽(11),所述滚珠槽(11)内滚动连接有滚珠(12),所述滚珠(12)远离滚珠槽(11)槽底的一端穿过滚珠槽(11)槽口并向外延伸,且与滑杆(9)的杆壁滚动连接。

3.根据权利要求1所述的一种脱模快速的注塑用的注塑机,其特征在于,位于所述复位弹簧(7)内推杆(8)的杆壁上开设有限位孔(13),且限位孔(13)内滑动连接有限位杆(14),所述限位杆(14)的两端均穿过限位孔(13)的孔口并向外延伸,且均与推孔(6)的孔壁固定连接。

4.根据权利要求2所述的一种脱模快速的注塑用的注塑机,其特征在于,所述滚珠槽(11)呈收口设置,所述滚珠(12)的直径大于滚珠槽(11)槽口的直径。

5.根据权利要求1所述的一种脱模快速的注塑用的注塑机,其特征在于,所述注塑台(1)、支撑板(5)、底板(10)和注塑机构(2)上均涂有防锈漆。

6.根据权利要求1所述的一种脱模快速的注塑用的注塑机,其特征在于,所述支撑板(5)的底部固定连接有稳定座。
