专利号: 202021641679X
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-04-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

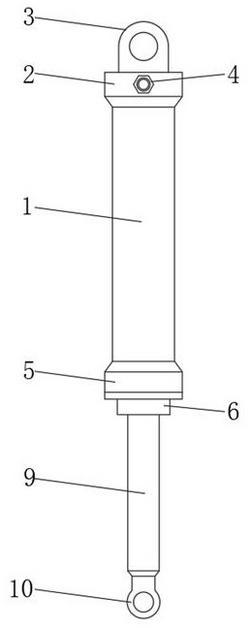

1.一种运行稳定的液压活塞,其特征在于:包括活塞固定缸(1),所述活塞固定缸(1)的上端外表面固定安装有固定缸密封盖(2),所述固定缸密封盖(2)的上表面固定安装有第一连接耳环(3),所述固定缸密封盖(2)的前表面固定安装有油管接头(4),所述活塞固定缸(1)的下端外表面固定安装有密封套环(5),所述密封套环(5)的下表面固定安装有密封压圈(6),所述活塞固定缸(1)的内表面开设有液压内槽(7),所述活塞固定缸(1)的内表面位于液压内槽(7)的内部位置活动安装有活塞固定杆(9),所述活塞固定杆(9)的下端外表面固定安装有第二连接耳环(10),所述活塞固定缸(1)的内表面位于活塞固定杆(9)的上方位置固定安装有定位伸缩杆(11),所述活塞固定杆(9)的上端外表面固定安装有活塞杆密封块(12),所述活塞杆密封块(12)的内侧固定安装有定位杆密封圈(13),所述活塞固定杆(9)的内表面活动安装有回拉弹簧(14)。

2.根据权利要求1所述的一种运行稳定的液压活塞,其特征在于:所述活塞固定缸(1)的内表面位于液压内槽(7)的上方位置固定安装有缓冲垫块(8),所述定位伸缩杆(11)的上端与缓冲垫块(8)固定连接,所述缓冲垫块(8)位于活塞杆密封块(12)的上方位置。

3.根据权利要求1所述的一种运行稳定的液压活塞,其特征在于:所述活塞固定杆(9)的下端贯穿至活塞固定缸(1)的下方位置,所述密封套环(5)和密封压圈(6)均与活塞固定杆(9)的外侧贴合连接。

4.根据权利要求1所述的一种运行稳定的液压活塞,其特征在于:所述第一连接耳环(3)和第二连接耳环(10)均为圆形结构设计,所述第一连接耳环(3)的尺寸大于第二连接耳环(10)的尺寸。

5.根据权利要求1所述的一种运行稳定的液压活塞,其特征在于:所述油管接头(4)通过固定缸密封盖(2)与活塞固定缸(1)的内部贯通连接。

6.根据权利要求1所述的一种运行稳定的液压活塞,其特征在于:所述定位伸缩杆(11)的下端贯穿活塞杆密封块(12)至活塞固定杆(9)的内部位置,所述回拉弹簧(14)的上端与定位伸缩杆(11)固定连接,所述定位杆密封圈(13)与定位伸缩杆(11)的外侧贴合连接。
