专利号: 2020216433865
申请人: 安徽众帆环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

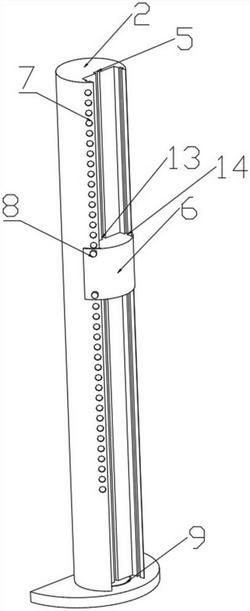

1.一种环境检测用传感器安装支架,包括固定板(1)、旋转轴(2)以及移动平台(3),其特征在于:所述固定板(1)上设有背板(4),固定板(1)上设有旋转块(9),旋转块(9)内设有固定凹槽(11),所述固定凹槽(11)内设有旋转螺栓(12),所述旋转块(9)上设有旋转轴(2),所述旋转轴(2)外部设有固定螺孔(7),所述旋转轴(2)上设有滑动凹槽(5),所述滑动凹槽(5)内设有移动平台(3),所述移动平台(3)上设有放置台(10),所述移动平台(3)内设有滑块(6),所述滑块(6)上设有竖直固定凸台(13),所述滑块(6)左右两侧设有前后固定凸台(14),所述滑块(6)外部设有固定螺栓(8)。

2.根据权利要求1所述的一种环境检测用传感器安装支架,其特征在于:所述固定板(1)为半圆主体结构,背板(4)为长方体结构,固定板(1)与背板(4)固定连接,旋转块(9)为圆柱体结构,固定凹槽(11)为圆柱体结构,旋转螺栓(12)底部有螺纹中部没有螺纹,旋转块(9)、固定凹槽(11)以及旋转螺栓(12)同圆心。

3.根据权利要求1所述的一种环境检测用传感器安装支架,其特征在于:所述旋转轴(2)与旋转块(9)固定连接,固定螺孔(7)为圆柱体结构,移动平台(3)为柱体结构,放置台(10)为长方体结构,放置台(10)与滑块(6)固定连接,竖直固定凸台(13)与滑动凹槽(5)相配合,前后固定凸台(14)与滑动凹槽(5)相配合,固定螺栓(8)与固定螺孔(7)相配合。
