专利号: 2020216611006
申请人: 潍坊贝金机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

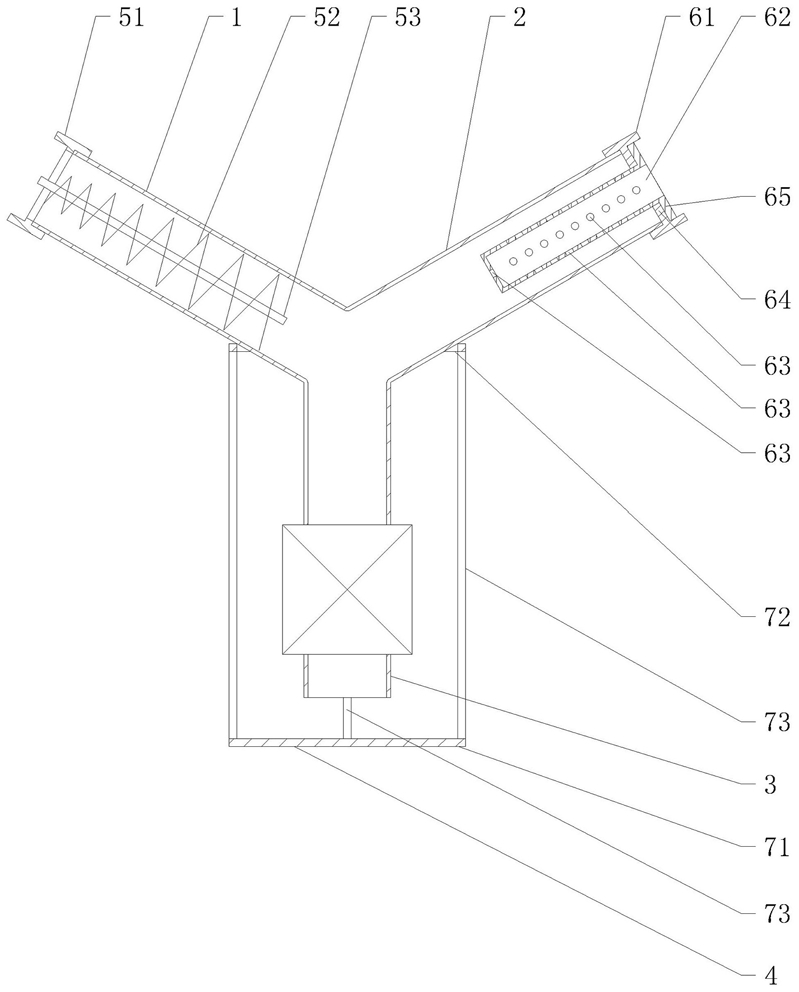

1.烟气采样器除尘除水装置,其特征在于:包括相互密封连接的进气管、出气管和出水管,进气管上端与烟气采样器采样管连通,进气管内可拆卸连接有冷凝部件,进气管底部与出水管顶部连通,出水管下端设有阀门,进气管下部与出气管下部连通,出气管上端与烟气采样器主机连通,冷凝部件包括螺旋叶片,螺旋叶片设置于进气管内靠近进气位置处。

2.根据权利要求1所述的烟气采样器除尘除水装置,其特征在于:冷凝部件还包括第一连接件,第一连接件下部与进气管上端密封连接,第一连接件与螺旋叶片固定连接,第一连接件上设有与螺旋叶片连通的进气孔。

3.根据权利要求2所述的烟气采样器除尘除水装置,其特征在于:冷凝部件包括连接杆,螺旋叶片中部与连接杆固定连接,连接杆上端与第一连接件中部固定连接。

4.根据权利要求3所述的烟气采样器除尘除水装置,其特征在于:进气孔的数量为多个,多个进气孔沿连接杆周向均布。

5.根据权利要求1所述的烟气采样器除尘除水装置,其特征在于:螺旋叶片的外径由上之下逐渐增大。

6.根据权利要求5所述的烟气采样器除尘除水装置,其特征在于:出气管内可拆卸连接有干燥部件,干燥部件包括用于盛放干燥剂的干燥筒,干燥筒上设有多个透气孔,干燥筒上端与出气管可拆卸固定连接。

7.根据权利要求6所述的烟气采样器除尘除水装置,其特征在于:干燥部件包括第二连接件,第二连接件与出气管上端密封连接,第二连接件中部设有可容干燥筒下部穿过的通孔,干燥筒上部设有外径大于通孔的凸缘。

8.根据权利要求1-7任一权利要求所述的烟气采样器除尘除水装置,其特征在于:进气管倾斜设置或垂直设置,出气管倾斜设置或垂直设置,出水管垂直设置。

9.根据权利要求8所述的烟气采样器除尘除水装置,其特征在于:进气管上端与出气管上端之间的距离大于进气管下端与出气管下端之间的距离。

10.根据权利要求8所述的烟气采样器除尘除水装置,其特征在于:还包括支撑架,支撑架包括底座和支撑套,支底座和支撑套通过多个支撑杆固定连接,撑套的内径大于出水管的最大外径,支撑套的外径小于进气管与出气管之间的最小距离。
