专利号: 2020216746272
申请人: 丁战胜
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

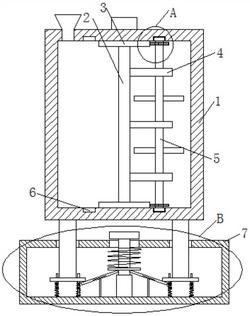

1.一种化妆品生产用搅拌乳化一体设备,包括箱体(1),其特征在于:所述箱体(1)内转动连接有竖直设置的转轴(2),所述转轴(2)两端外壁均转动连接有与箱体(1)内壁焊接的固定盘(3),所述转轴(2)一侧设有搅拌轴(5),所述转轴(2)靠近搅拌轴(5)的一侧固定连接有多组等距分布的连接杆(4),且连接杆(4)与搅拌轴(5)转动连接,所述搅拌轴(5)两端外壁均转动连接有与箱体(1)滑动连接的活动块(8),所述箱体(1)底部焊接有对称分布的支撑柱(9),所述箱体(1)的下方设有底座(7),且底座(7)与支撑柱(9)滑动连接,所述支撑柱(9)伸入底座(7)的一端固定连接有横板(10),所述横板(10)两侧均滑动连接有与底座(7)底部内壁固定连接的导杆,所述导杆外壁套接有与横板(10)底部固定连接的第一弹簧,且第一弹簧另一端与底座(7)底部内壁固定连接。

2.根据权利要求1所述的一种化妆品生产用搅拌乳化一体设备,其特征在于:所述箱体(1)顶部固定安装有电机,且电机输出轴与转轴(2)固定连接,所述固定盘(3)外壁沿其圆周方向焊接有齿条,所述齿条靠近搅拌轴(5)的一侧啮合有与搅拌轴(5)外壁固定套接的齿轮(15),所述搅拌轴(5)外壁焊接有多组等距分布的搅拌杆。

3.根据权利要求1所述的一种化妆品生产用搅拌乳化一体设备,其特征在于:所述箱体(1)顶部内壁和底部内壁均开设有固定槽(6),且固定槽(6)的环形结构,所述固定槽(6)内壁与活动块(8)滑动连接。

4.根据权利要求1所述的一种化妆品生产用搅拌乳化一体设备,其特征在于:两组所述横板(10)相互靠近的一侧底部均抵接有转杆(11),所述转杆(11)下方设有与底座(7)底部内壁固定连接的支杆,所述转杆(11)底部开设有滑槽,所述滑槽内壁滑动连接有滑块,且滑块与支杆铰接。

5.根据权利要求4所述的一种化妆品生产用搅拌乳化一体设备,其特征在于:两组所述支撑柱(9)之间设有竖直设置的活动柱(13),且活动柱(13)与转杆(11)铰接,所述活动柱(13)底部外壁滑动连接有与底座(7)底部固定连接的固定柱(12)。

6.根据权利要求5所述的一种化妆品生产用搅拌乳化一体设备,其特征在于:所述活动柱(13)顶部固定连接有与底座(7)滑动连接的推板(14),所述转杆(11)的上方设有与活动柱(13)外壁固定套接的限位板,所述限位板顶部固定连接有与活动柱(13)套接的第二弹簧,且第二弹簧另一端与底座(7)顶部内壁固定连接。
