专利号: 2020216853452
申请人: 漳州芗城政通特种陶瓷制品有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

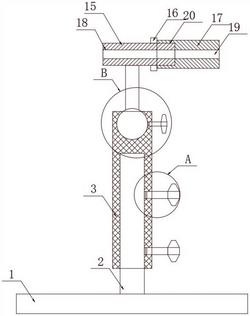

1.一种各类金属圆管喷砂机喷嘴,包括固定底座(1)、转动球(9)和安装槽(20),其特征在于:所述固定底座(1)的顶部焊接有支撑杆(2),所述支撑杆(2)的顶部套接有高度调节杆(3),所述高度调节杆(3)的一侧开设有锁紧孔A(4),所述锁紧孔A(4)的内壁与锁紧杆A(5)的外壁螺纹连接,所述锁紧杆A(5)在靠近支撑杆(2)的一端焊接有按压垫A(6),所述锁紧杆A(5)在远离按压垫A(6)的一端焊接有锁紧旋钮A(7),所述高度调节杆(3)的顶部开设有转球放置槽(8),所述转球放置槽(8)内设有转动球(9),所述高度调节杆(3)的一侧顶端开设有锁紧孔B(10),所述锁紧孔B(10)的内壁与锁紧杆B(11)螺纹连接,所述锁紧杆B(11)在靠近转动球(9)的一侧焊接有按压垫B(12),所述锁紧杆B(11)在远离按压垫B(12)的一端焊接有锁紧旋钮B(13),所述转动球(9)的顶部焊接有摆杆(14),所述摆杆(14)的顶部焊接有进砂管(15),所述进砂管(15)的外壁一端焊接有限位环(16),所述进砂管(15)的外壁在靠近限位环(16)的一端与出砂管(17)螺纹连接。

2.根据权利要求1所述的一种各类金属圆管喷砂机喷嘴,其特征在于:所述高度调节杆(3)与支撑杆(2)套接,支撑杆(2)长度适配,锁紧孔A(4)的数量共有两个,两个锁紧孔A(4)分别开设在高度调节杆(3)一侧的中间位置与底端位置。

3.根据权利要求2所述的一种各类金属圆管喷砂机喷嘴,其特征在于:所述锁紧孔A(4)的数量共有两个,每个锁紧孔A(4)的内壁均通过螺纹连接有锁紧杆A(5),每个锁紧杆A(5)在靠近支撑杆(2)的一端均焊接有按压垫A(6),每个锁紧杆A(5)在远离按压垫A(6)的一端均焊接有锁紧旋钮A(7)。

4.根据权利要求1所述的一种各类金属圆管喷砂机喷嘴,其特征在于:所述锁紧孔B(10)开设在高度调节杆(3)的一侧的顶端,锁紧孔B(10)与转动球(9)位于同一水平线上,锁紧孔B(10)的内壁设有内螺纹,锁紧杆B(11)的外壁设有外螺纹,锁紧孔B(10)内壁设有的内螺纹与锁紧杆B(11)外壁设有的外螺纹适配。

5.根据权利要求1所述的一种各类金属圆管喷砂机喷嘴,其特征在于:所述进砂管(15)在靠近限位环(16)的一端外壁设有外螺纹,出砂管(17)在靠近进砂管(15)的一端设有安装槽(20),所述安装槽(20)的内壁设有内螺纹,进砂管(15)外壁设有的外螺纹与安装槽(20)内壁设有的内螺纹适配。

6.根据权利要求1所述的一种各类金属圆管喷砂机喷嘴,其特征在于:所述出砂管(17)的一端开设有出砂孔(19),进砂管(15)的一端开设有进砂孔(18),出砂孔(19)与进砂孔(18)的大小相同。
